摘要：PPF Contact Solver把三次势垒、连续碰撞检测、有限元、动态稀疏矩阵和GPU并行串成复杂接触求解链。本文结合1.841亿接触点案例，分析其算法、性能证据、MCP工作流与工程边界。
## 导语
在复杂机械接触、织物折叠、绳结收紧或颗粒堆积中，真正拖垮仿真的往往不是单个材料本构，而是接触：候选对会随几何运动剧烈变化，薄壳可能自碰撞，边与边会擦过，摩擦又把法向约束和切向运动耦合起来。步长稍大，物体可能直接“穿过去”；惩罚刚度过高，线性系统又会病态，迭代难以收敛。
ZOZO 旗下 st-tech 开源的 ppf-contact-solver，把这一问题放在产品和算法中心。它不是一个面向所有物理门类的通用 CAE 平台，也不是学习型代理模型，而是一个以无穿透、接触密集、GPU 离线仿真为核心的求解器及工作流。项目源于 ZOZO 内部物理引擎，采用 Apache 2.0 许可证，覆盖壳、实体、杆、刚体和沙粒，并提供 Blender、JupyterLab 与 MCP 前端。其研究基础是 Ryoichi Ando 发表在 ACM TOG 43(6) 的论文《A Cubic Barrier with Elasticity-Inclusive Dynamic Stiffness》。
一、接触求解难在哪：不是“检测到碰撞”就结束
接触仿真至少有三层难题。第一层是几何：离散时刻没有相交，不代表两个时刻之间没有穿越，因此需要连续碰撞检测（CCD），而自碰撞还要处理顶点—面、边—边以及低维结构间的候选关系。第二层是数值：接触距离趋近零时，约束必须迅速变硬；但刚度增长过猛会恶化条件数，使牛顿法和线性迭代器承压。第三层是规模：高分辨率布料、编织物或成束细丝中，接触数可能远高于网格顶点数，接触集合还会在每次迭代中变化，稀疏矩阵结构和内存访问都不稳定。

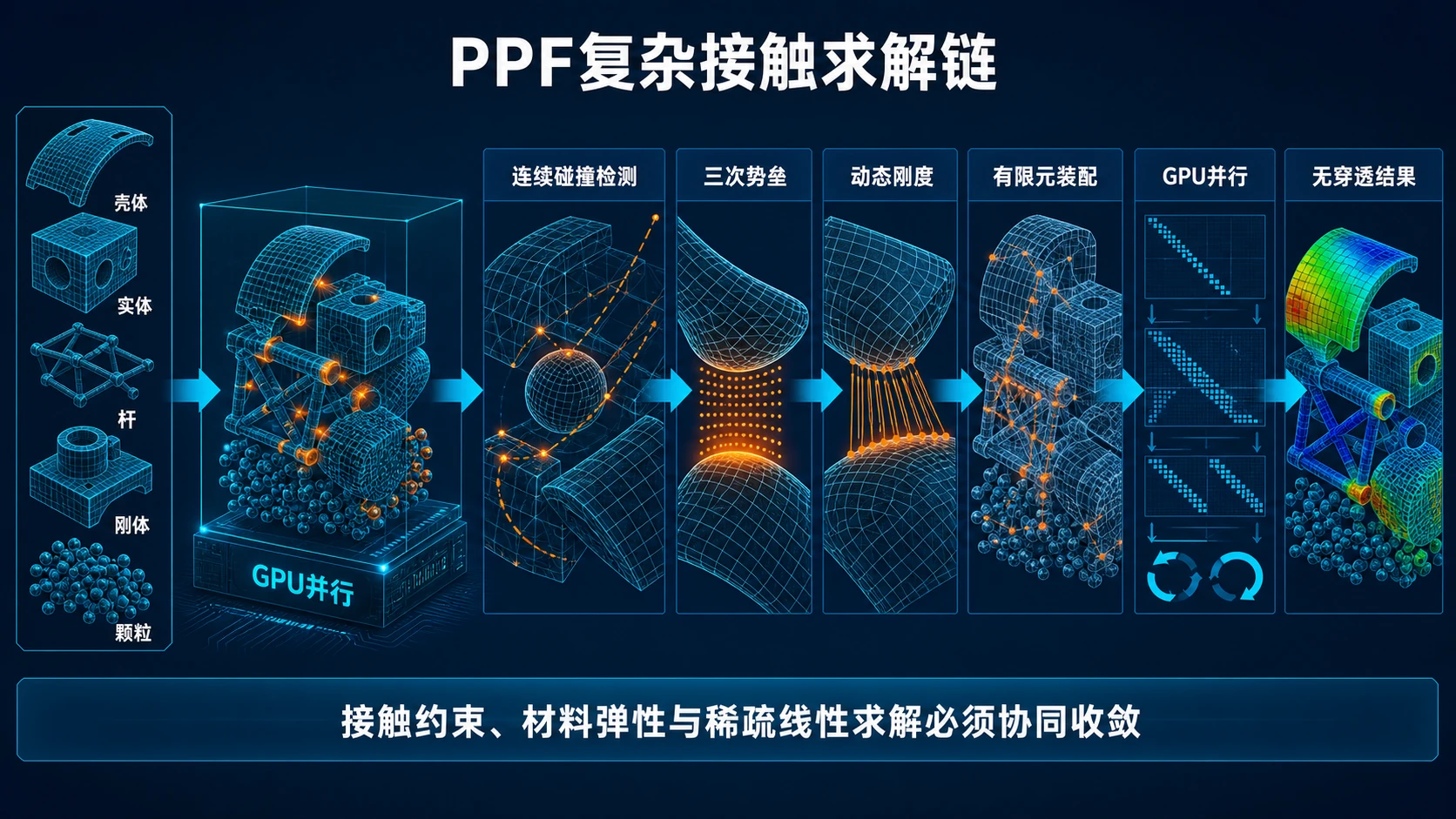

PPF 项目的公开代码体现了完整链路：LBVH 负责宽相候选筛选，窄相处理点—点、顶点—面、边—边等距离关系；Additive CCD（ACCD）和线搜索限制每次位置更新的推进比例；接触力与 Hessian 被装配进动态 CSR 矩阵；随后在牛顿迭代内用 PCG 求解线性系统。项目还在每步结束显式检查相交，GitHub Actions 对大量示例连续运行 10 次，并给初始位置施加轻微扰动；任一次失败即视为整组失败。这比只展示一段成功动画更接近工程验证思路，但仍不等于针对特定工业工况的认证。
从矩阵角度看，接触与普通 FEM 单元还有一个重要差异：弹性单元的拓扑在分析开始前基本确定，而接触会让非零块随候选对出现和消失。密集折叠时，同一顶点可能突然连接到许多原本遥远的表面，装配模式、每行非零数和负载均衡都会变化。公开实现为固定弹性项和动态接触项使用不同稀疏结构，并缓存一次检测到的接触对，尽量避免同一轮装配重复遍历 BVH。这些设计说明，亿级接触的瓶颈不只在浮点运算，还在候选生成、原子写入、稀疏结构扩容和显存访问局部性。
二、核心不是无限大的墙，而是会“渐进变硬”的三次势垒
论文提出三次势垒（cubic barrier）与“包含弹性的动态刚度”（elasticity-inclusive dynamic stiffness），目标同时服务于无穿透接触和应变限制。项目当前主线代码保留了 Cubic、Quadratic、Log 三类势垒选项，但 README 与论文所强调的主方法是三次势垒；仓库也明确提醒，持续演进的 main 分支已与论文实现存在偏差，复现实验应看维护模式的 sigasia-2024 参考分支。
直观地说，势垒在距离进入激活区间后产生排斥能量。该项目三次势垒的曲率在激活边界处从零开始，随着间隙缩小逐渐升高，到零间隙处达到相对刚度系数的 4 倍。项目的事后分析指出，二次势垒一激活就给出最大曲率，会在“刚刚接触”时过早把系统变硬，可能造成多米诺接触中的卡滞伪影；三次形式则让刚度随接近程度平滑增加。
更关键的是刚度并非脱离材料系统单独拍定。公开代码的 compute_stiffness 会把局部弹性 Hessian 与质量/间隙平方项纳入接触法向上的局部刚度估计。这意味着同一接触势垒能感知对象自身的惯性与弹性尺度，避免一个固定惩罚参数在“软布—硬物”“轻薄壳—重实体”等组合中顾此失彼。论文摘要给出的结论是：该方法能扩大对数势垒难以处理的紧应变限制间隙，并支持高度可扩展的富接触仿真。
应当强调，三次势垒本身不是“从相交状态自动解缠”的魔法。当前求解器要求初始几何分离；源码在初始化阶段检测到自相交会直接失败。ACCD 也要求能够可靠计算子步距离。项目作者专门记录了单精度下极小间隙的舍入风险：当距离紧到数值危险区时仍可能出现穿越隐患，三次能量能把距离曲线推离危险区域，但并未从根本上消除浮点误差。
三、FEM、牛顿法与应变上限：接触之外仍要“像材料”
ppf-contact-solver 对可变形体采用有限元思路，而非只靠位置投影制造视觉效果。壳单元使用 3×2 变形梯度，实体使用 3×3 变形梯度；公开文档中，壳可选 Baraff-Witkin 或 ARAP，实体可选 Stable Neo-Hookean 或 ARAP，杆采用 ARAP，并配置弯曲、摩擦、阻尼等项。隐式求解需要力及其 Jacobian/Hessian，项目通过符号化导数和小矩阵闭式特征分析，将单元 Hessian 投影到半正定空间，使牛顿方向保持下降性质，再交给 GPU 上的 PCG。
这也是项目强调“Not Rubbery”的原因：对于容易被拉成长橡皮的布料和绳索，可开启应变限制，给三角形或杆段设置严格最大伸长，例如示例常用 1% 或 5%。这类限制是非物理的工程控制量，不应与真实材料本构混为一谈，但在服装外观、带材、绳索和气囊等任务里很实用。项目还提供基于实测校准的织物预设报告；不过文档也提醒，界面中的部分模量按密度归一化解释，不能未经校核就当作标准 SI 材料卡直接移植到认证级 CAE。
四、GPU 并行与单精度：184.1M contacts 应该怎样读
README 明确称接触求解和弹性求解都运行在 GPU 上，GPU 路径全部采用单精度，不使用双精度。单精度的产业意义首先是吞吐、显存容量和缓存效率：当接触对达到千万乃至亿级时，每个索引、权重、法向和矩阵块的字节数都会转化为带宽和容量压力。代码还针对动态 CSR、接触对缓存、GPU LBVH、并行归约和预条件 PCG 做了专门设计，说明“可扩展”并不只是把已有 CPU 算法搬到 CUDA。
项目最大公开案例 large-five-twist 在 RTX 4090 的 vast.ai 实例上记录了 820 万顶点、1640 万面、#Contact=184.1M、2413 帧和 144.5 秒/帧；large-twist 为 320 万顶点、640 万面、5670 万接触和 46.4 秒/帧；large-woven 为 270 万顶点、270 万杆、890 万接触和 436.8 秒/帧。项目说明这些大规模案例需数天完成，不进入日常 GitHub Actions。
因此，“超过 1.8 亿接触”应理解为特定提交、特定场景与特定 RTX 4090 实例上的规模证据，不是通用实时性能，也不是对商业软件的加速比。README 已明确定位为离线用途，“部分示例”才可能达到交互速率。项目另有一份 2026 年性能记录：在同一 NVIDIA L40S、相同场景和设置下，新版相对 2026 年 5 月 21 日提交平均约快 2.9 倍/完成帧、中位数 2.2 倍、最高 5.4 倍；这只是项目新旧版本自比较，不能外推为行业横评。
单精度也不是一句“精度较低但更快”可以概括。源码针对 FP32 的归约舍入、极端条件数、PCG 曲率符号判断和预条件器块求逆设置了专门保护；这反过来表明，选择 FP32 后必须把数值防护写进算法，而不能只改数据类型。对工业用户，评估时应同时记录最小接触间隙、条件数代理、PCG 截断或失败次数以及结果对尺度变换的敏感性。
五、从壳、实体、杆到刚体和沙粒：统一的是接触，不是同一种物理
项目支持的对象类型已经从最初的壳、实体、杆扩展到六类 Blender 分组：Shell、Solid、Rod、PDRD、Sand 与 Static。壳对应布料和薄片；实体对应橡胶、海绵等体积可变形物；杆面向绳、线缆、丝束和曲线；Static 只参与碰撞。PDRD 刚体支持于 2026 年 6 月加入，依据《Painless Differentiable Rotation Dynamics》，以整体平移和旋转保持严格刚性，而不是把杨氏模量调到极大来近似硬物。Sand 同期加入，以粒子质量、粒径、摩擦及滚动相关状态描述松散颗粒。
这种覆盖面适合研究“不同维度对象共享一个复杂接触场”的问题，例如布覆盖硬质部件、绳穿过软体、颗粒与容器摩擦。但它不意味着已经具备完整工业多物理平台的全部能力。公开材料的强项集中在大变形、摩擦、自碰撞和几何不可穿透；对断裂、复杂材料损伤、热—结构、电磁、流固耦合、成熟单元库、标准求解卡与认证流程，不能从现有 README 推断其完备性。
六、Blender 与 MCP：把接触求解接到内容生产和智能代理
Blender 5.0+ 插件把本地建模界面与远程 GPU 求解器分离：用户在 Blender 中分组、赋材、设置固定点和碰撞体，求解可运行在远端 NVIDIA GPU，结果再取回本地，因此 macOS 也能作为前端。JupyterLab 则提供脚本化 Python 工作流。对制造业而言，这种前后端解耦适合做设计变体、数字样机动画和批处理探索，但数据传输、版本匹配、远程资源治理仍需纳入流程设计。
MCP 支持更值得关注。插件把连接主机、创建分组、设置材料、传输场景、运行仿真、抓取视口等操作暴露为 Streamable HTTP 工具，Claude、Codex、IDE 插件或自动化程序可以用自然语言驱动场景搭建与求解。它降低的是“操作编排成本”，不是物理建模责任：官方 MCP 指南仍要求代理检查初始间隙、拓扑和网格分辨率，动态壳/实体/杆建议平均边长约为对象包围盒对角线的 1%—3%。
安全边界也非常明确：MCP 默认只绑定 localhost，但其中的任意 Python 与 shell 工具本质上具有远程代码执行能力，无沙箱、无白名单、无认证；官方明确要求不要转发或公开端口，并应审计模型工具调用。对企业部署，这一点与求解精度同等重要。
七、适用边界与产业判断
现阶段最合适的定位，是“复杂接触算法的开放工程样机 + 可用的离线仿真工具链”。其优势包括：论文、参考分支、主线代码、示例、日志和连续压力测试相互可追溯；接触与弹性都面向 GPU；Apache 2.0 允许商业和专有集成；Blender/MCP 让算法能够进入内容生产与智能化流程。
边界同样清楚：仅支持 x86 与现代 NVIDIA CUDA 环境，非实时定位；单精度在极小间隙下有已知风险；初始相交和零间隙场景需要先清理；网格质量和接触间隙会显著影响结果；大步长下 PCG 曾有不收敛记录，项目提供缩小步长重试但默认未必启用；Python API 仍可能发生破坏性变化，主分支也持续偏离论文。项目由单名兼职维护者批量处理问题，且因版权流程不直接接受 Pull Request，这会影响企业对维护节奏和治理模式的评估。
对工业智能/CAE 团队，合理路线不是立即替换成熟求解器，而是先选取最痛的富接触子问题做验证：多层织物压合、线缆缠绕、软包装折叠、颗粒装填或柔性件装配。验证指标应包括穿透率、能量与动量行为、材料标定、网格/步长敏感性、失败恢复、显存峰值和总周转时间。只有在本企业几何与工况上建立证据，184.1M contacts 才能从醒目的规模数字转化为工程价值。
结论
st-tech/ppf-contact-solver 最有价值的地方，不是宣称“解决了碰撞”，而是把势垒能量、动态刚度、FEM、CCD、稀疏线性求解、GPU 内存结构和前端工作流串成一条围绕复杂接触的工程链。三次势垒让接触从轻触到逼近零间隙逐步变硬，弹性参与刚度估计，GPU 单精度则把问题推到亿级接触规模；与此同时，作者公开记录了浮点误差、步长、初始几何和版本演进等限制。
它与通用显式动力学平台或 AI 物理框架的观察重点不同：这里的主角不是“能模拟多少物理”，而是“在接触极多、几何极薄、对象维度混杂时，如何尽量不穿透并仍可计算”。这使它值得服装、柔性制造、线缆、软体与颗粒工艺团队持续跟踪，也要求采用者保持克制——把它当作可验证、可嵌入的专项能力，而不是未经标定即可用于认证决策的黑盒。
参考资料
- 项目 README：https://github.com/st-tech/ppf-contact-solver
- 官方文档：https://st-tech.github.io/ppf-contact-solver
- Ryoichi Ando, A Cubic Barrier with Elasticity-Inclusive Dynamic Stiffness, ACM TOG 43(6), DOI：https://doi.org/10.1145/3687908
- 论文元数据与摘要（Crossref）：https://api.crossref.org/works/10.1145/3687908
- 论文实现事后说明：https://github.com/st-tech/ppf-contact-solver/blob/main/articles/hindsight.md
- 项目性能记录：https://github.com/st-tech/ppf-contact-solver/blob/main/articles/performance.md
- Bug 修复与已知限制：https://github.com/st-tech/ppf-contact-solver/blob/main/articles/bug.md
- 完整变更历史：https://github.com/st-tech/ppf-contact-solver/blob/main/articles/changes.md
- Blender 对象类型与材料模型：https://st-tech.github.io/ppf-contact-solver/blender_addon/workflow/scene/object_groups.html
- MCP Server 文档：https://st-tech.github.io/ppf-contact-solver/blender_addon/integrations/mcp.html
- MCP 场景搭建与网格规则：https://st-tech.github.io/ppf-contact-solver/blender_addon/integrations/mcp_scene_setup.html
- 刚体方法论文 Painless Differentiable Rotation Dynamics：https://dl.acm.org/doi/10.1145/3730944
