开源求解器如何成为工业AI的验证底座：从OpenRadioss看真实CAE数据闭环

摘要：OpenRadioss以开放的工业级显式动力学求解链，为碰撞、冲击和复杂非线性任务提供高保真数据、代理模型校准、回归测试与智能体仿真验证底座。

analysis https://gyznsw.cn/2026/08/03/openradioss-industrial-ai-cae-validation/ 会员专区

GitHub 项目： OpenRadioss/OpenRadioss
侦察快照： 2026-08-03，AGPL-3.0，Fortran，本轮记录约 846 Star，2026 年 8 月 1 日仍有提交。

导语

工业 AI 与 CAE 结合时，经常从代理模型、神经算子和 PINN 谈起。模型希望以毫秒或秒级速度预测应力、变形、温度和碰撞结果，用于参数优化和实时决策。训练这些模型之前，必须回答一个基础问题：高质量标签从哪里来，结果如何验证，复杂接触和材料非线性由谁提供可信参考。

OpenRadioss 的价值就在这里。它源自经过长期工业应用验证的 Radioss 显式动力学求解器，适用于碰撞、高速冲击、高度非线性、复合材料、电池安全和人体模型等任务。项目开放了 Starter、Engine、材料、单元、接触、ALE、并行和输出相关代码，并支持 Radioss、LS-DYNA 输入以及 Abaqus 转换工具。

对工业智能团队而言，OpenRadioss 不只是一个可免费运行的求解器。它可以成为生成真实 CAE 数据、校准代理模型、构建回归算例和检验智能体仿真流程的数值底座。

一、显式动力学解决的是最难啃的一类工程问题

静力线性分析可以通过刚度矩阵求解位移，很多教学算例也容易得到稳定结果。碰撞、冲击和失效问题具有大变形、接触状态变化、材料塑性、断裂、单元删除和极短时间尺度，求解过程复杂得多。

OpenRadioss Engine 采用显式中心差分或 leapfrog 时间积分。每个时间步大致执行以下操作：计算外载和接触力，计算单元内部力，跨 MPI 分区装配节点力，用质量计算加速度，更新速度和坐标，估计下一步稳定时间步，并按触发条件输出动画、时程和重启动文件。

显式方法无需在每个时间步求解大型全局非线性方程组，适合接触频繁和高度非线性的瞬态问题。代价是稳定时间步往往非常小，细网格和高刚度材料会显著增加计算量。求解器的价值来自数十年积累的单元、材料、接触算法、失效模型、时间步控制和并行实现，单靠一个神经网络很难替代这些工程知识。

二、Starter与Engine分工形成可追踪求解链

OpenRadioss 的运行结构通常分为 Starter 和 Engine。

Starter 读取模型、检查输入、建立数据结构、处理材料和单元定义，并写出供 Engine 使用的重启动状态。Engine 读取重启动文件和运行控制参数，进入显式时间循环。这样的分工便于将模型检查和大规模时间积分拆开，也允许 Engine 从中间状态继续运行。

项目文档给出了 Engine 主循环的详细调用树。每个周期包括传感器和激活控制、ALE 多流体处理、接触接口、壳和实体单元内力、SPH、MPI 力交换、加速度、温度耦合、坐标更新、时间步计算及输出。接触、材料和并行通信都位于清晰的阶段中。

这对工业 AI 有直接意义。智能体生成仿真任务后，可以把失败定位到不同层次：输入阶段的材料或单元错误、Starter 检查失败、Engine 数值发散、接触穿透、时间步过小、结果文件缺失。若求解器只被封装成一个黑盒 API，智能体很难形成有效诊断和修复策略。

三、MPI、OpenMP和多架构支持决定数据生成规模

代理模型需要大量覆盖不同参数和工况的数据。一个碰撞模型可能包含几百万单元，单次求解就需要较长时间，参数扫描会迅速消耗计算资源。

OpenRadioss 支持 MPI 域分解和 OpenMP 线程并行。主循环在接触和单元计算后进行跨分区力交换，并在节点更新、时间步估计等阶段使用多线程。构建文档覆盖 Linux x86-64、Linux ARM64、Windows、GFortran、Intel oneAPI、AMD AOCC 和 OpenMPI 等环境。

这种可编译性使企业可以在现有 CPU 集群、国产化适配环境或云上批量运行。数据生产平台可以把参数组合拆成独立任务，通过容器或作业调度系统分发，并统一记录求解器 commit、编译器、并行参数和硬件信息。

工业 AI 数据集若缺少这些运行元数据，很容易混入数值差异。不同求解器版本、编译选项、接触设置和输出频率都可能改变结果。OpenRadioss 的开放代码和可固定版本，为数据可追溯提供了条件。

四、开放输入和后处理工具有利于建立跨求解器数据管道

项目原生读取 Radioss .rad 文件，Starter 也支持 LS-DYNA .k、.key 输入，并提供 Abaqus .inp 到 Radioss 的转换工具。输出可转换为 VTK、CSV 或 d3plot 等格式。

这些接口降低了历史模型进入开源求解链的门槛。企业可以选择一批已脱敏且经过验证的模型，建立统一管道：

参数化输入模板
  → 网格、材料、接触与工况检查
  → OpenRadioss批量求解
  → VTK/CSV结果转换
  → 关键指标提取与质量门禁
  → 训练集、验证集和回归集

关键指标可包括峰值加速度、侵入量、吸能、接触力、塑性应变、失效时间、温升和结构质量。空间场数据可以用于神经算子或降阶模型，标量指标可用于快速优化和筛选。

需要注意，格式转换并不自动保证模型语义完全一致。不同求解器对材料卡、接触、单元公式和默认参数的实现可能存在差异。导入 LS-DYNA 或 Abaqus 模型后，应通过关键响应和能量曲线做对比，不能把“文件可读”直接等同于“结果等价”。

五、OpenRadioss更适合做工业级验证集，而非教学数据集

许多机器学习论文使用规则网格、简单边界和线弹性材料生成数据。这样的数据便于训练，却无法代表真实产品。工业问题常包含装配间隙、摩擦、焊点、复合材料铺层、材料失效和复杂接触。

OpenRadioss 的优势是能够承载这些复杂性。它可以用于构建几类高价值数据集：

碰撞安全数据集。 对速度、角度、材料厚度、吸能结构和约束条件进行参数扫描，训练侵入量或加速度代理模型。

电池机械安全数据集。 模拟挤压、冲击和壳体失效，研究结构参数与局部应变、接触力及潜在短路风险之间的关系。

复合材料冲击数据集。 改变铺层、冲击能量和缺陷参数，生成损伤演化和剩余承载能力样本。

接触与材料回归集。 选择小型但具有理论或试验参考的算例，持续检验求解器、前处理脚本和智能体工作流是否发生数值漂移。

对于 AI 驱动的 CAE 系统，这些回归集尤其重要。模型可以自动建模和求解，但每次版本升级都要通过固定算例，验证网格、单位、边界条件、求解完成状态和关键指标。

六、它与MFEM代表两种不同层级的开源CAE能力

本轮同时出现 MFEM。MFEM 是成熟的高阶有限元基础库，适合研究团队开发新单元、新离散方法、多物理场求解器和 HPC 算法。OpenRadioss 更接近可直接承担工业显式动力学任务的应用级求解器。

对准备研究数值方法或自研求解器的团队，MFEM 提供更灵活的底层框架；对希望建立碰撞、冲击和非线性仿真数据链的团队，OpenRadioss 的材料、接触、输入卡和行业算例更接近现成生产工具。

两者也可以形成组合。新算法在 MFEM 中快速验证，再与 OpenRadioss 工业算例比较；OpenRadioss 生成高保真数据，MFEM 或机器学习框架用于开发降阶和混合求解方法。

七、开源代码并没有降低前处理和验证的专业门槛

CAE 项目中最耗经验的部分经常位于求解之前。网格质量、材料参数、接触定义、边界条件和单位体系直接决定结果。求解器开放后，这些工作依然存在。

材料模型需要试验标定，复合材料和失效参数尤其敏感；接触刚度、摩擦和穿透设置需要结合问题调试；显式分析还要监控稳定时间步、质量缩放、沙漏能、接触能和总能量平衡。模型得到漂亮云图，并不能说明结果可信。

企业建设 OpenRadioss 数据平台时，应设置三类门禁：

1. 输入门禁：单位、材料来源、网格质量、接触和边界条件完整；
2. 数值门禁：求解正常结束，时间步和能量指标处于合理范围，无明显异常单元；
3. 物理门禁：关键响应与理论、试验或已验证商业模型在允许误差内一致。

高风险产品还需要独立工程师审核和试验验证。开源求解器可以增强透明度和可控性，不能替代企业的验证与确认体系。

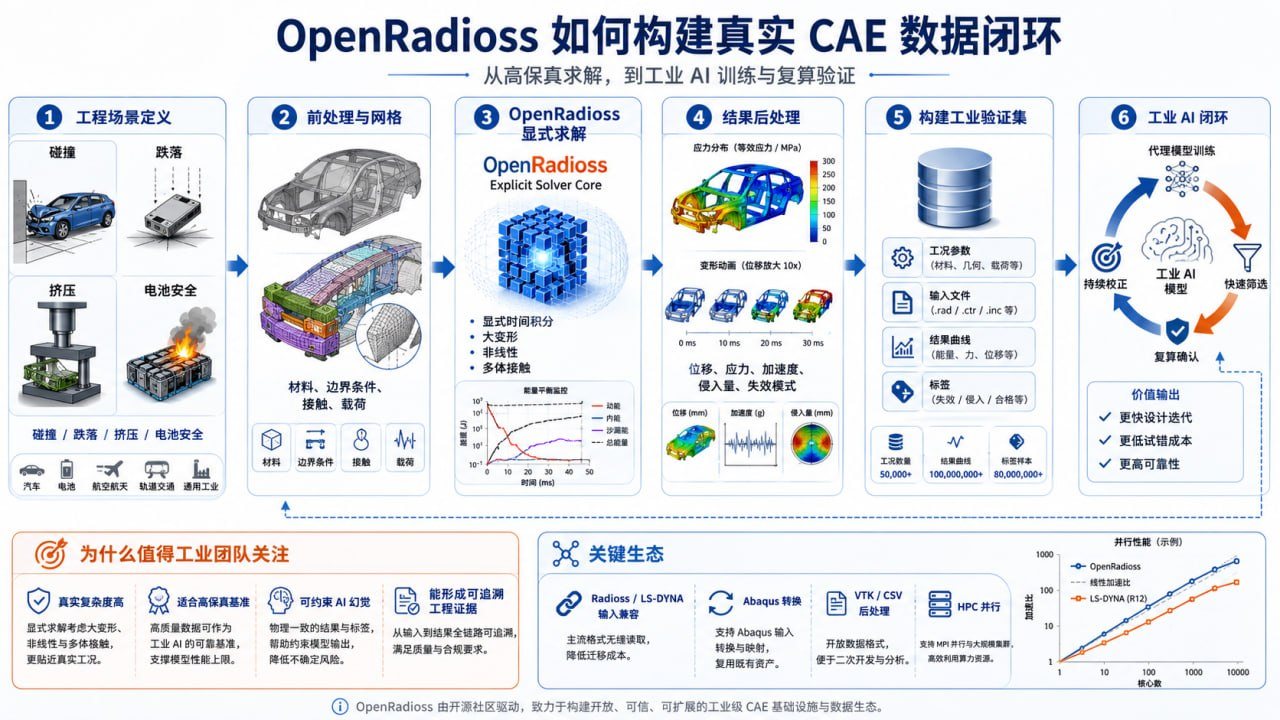

八、建议建设一套“求解器—数据集—代理模型—复算”闭环

适合本地启动的项目可选择一个薄壁吸能盒或电池壳体冲击算例。先建立经过网格收敛和材料校准的基准模型，再对厚度、材料参数、冲击速度和几何特征进行设计试验。

数据平台保存每个样本的输入文件、求解器 commit、编译版本、硬件、运行日志、结果文件和质量标记。代理模型预测峰值力、吸能和最大变形，并给出适用参数范围。优化算法筛选出候选设计后，再调用 OpenRadioss 复算确认。

这种结构把 AI 放在加速筛选和优化的位置，OpenRadioss承担高保真校验。随着样本积累，企业可以形成自己的材料—结构—工况数据资产，并逐步支持智能体自动编排仿真任务。

结语

OpenRadioss 的重要性不只来自开源许可和工业历史。它向工业 AI 团队提供了一套可检查的显式动力学计算链，包含材料、单元、接触、并行、输入和输出工具，也保留了足够多的运行细节用于诊断和验证。

代理模型、PINN 和神经算子可以显著提高计算速度，但它们需要可信求解器、真实复杂度和严格回归集作为锚点。围绕 OpenRadioss 建立“高保真求解—质量门禁—数据集—快速模型—复算确认”的闭环，比单独追求一个更大的预测网络更接近工业交付。

参考资料

• 项目主页：https://github.com/OpenRadioss/OpenRadioss
• 项目 README：https://github.com/OpenRadioss/OpenRadioss/blob/main/README.md
• 构建说明：https://github.com/OpenRadioss/OpenRadioss/blob/main/HOWTO.md
• Engine 主时间循环说明：https://github.com/OpenRadioss/OpenRadioss/blob/main/doc/ENGINE_TIME_LOOP_documentation.md
• OpenRadioss Tools：https://github.com/OpenRadioss/Tools
