软件开发这两年的变化，很多人已经感受得很明显了。
最早是代码补全。程序员还在一行一行写代码，只是旁边多了一个“聪明的输入法”。后来是 AI 辅助编程。开发者把函数、模块、报错信息丢给模型，AI 帮你写代码、改 Bug、补测试。再往后，Cursor、Claude Code、Codex 这类工具把编程变成了一个更接近对话和调度的过程：你说目标、说约束、看结果、再反馈。于是“Vibe Coding”这个词火了。
Vibe Coding 的本质，不是程序员真的什么都不会了，而是软件开发的重心变了：从“亲手写每一行代码”，变成“表达需求、管理上下文、判断结果、控制风险”。
现在，类似的事情正在芯片设计领域发生。

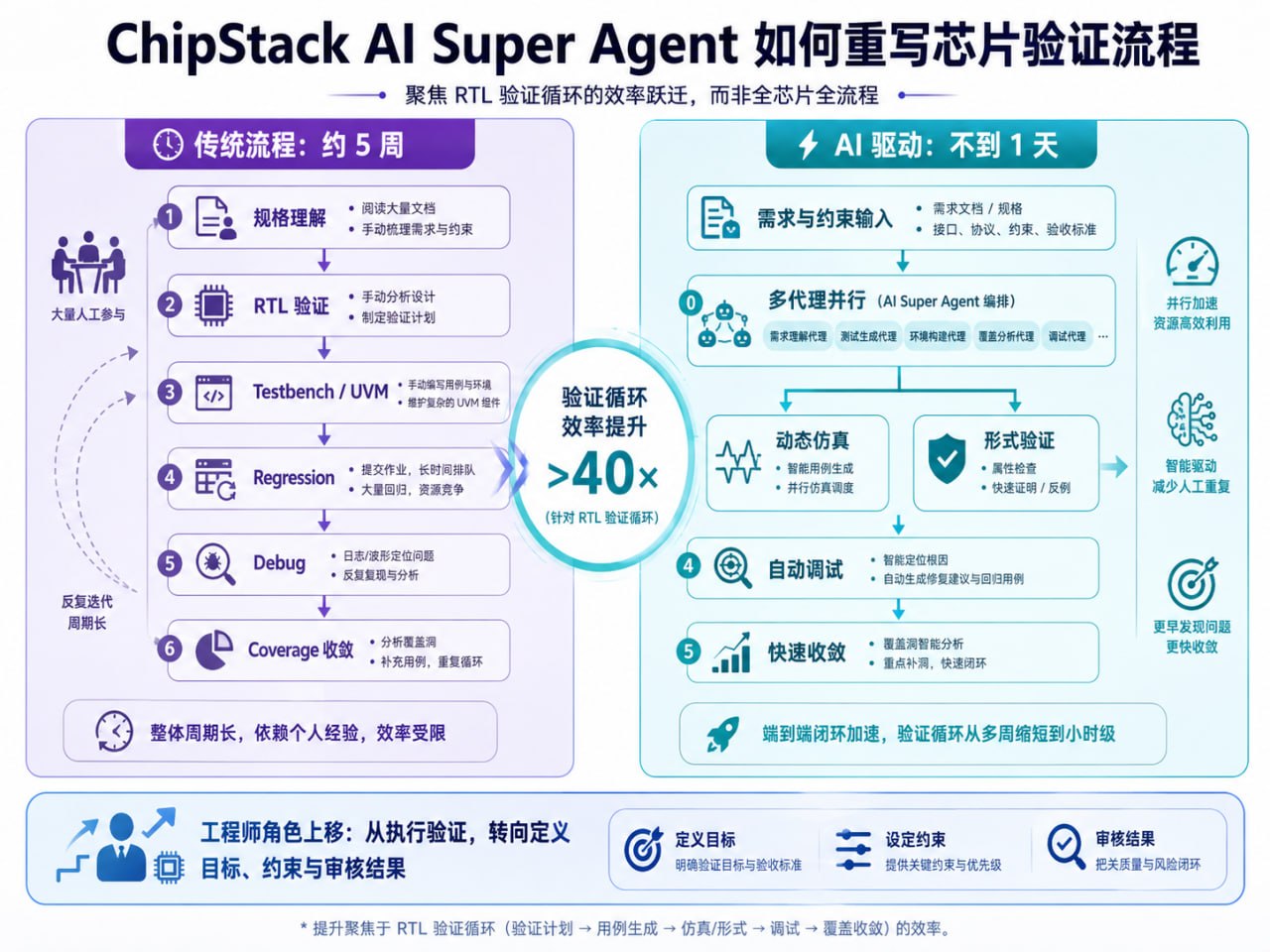

Cadence 和 NVIDIA 最近发布的 ChipStack AI Super Agent，就是一个非常值得关注的信号。按照 Cadence 相关披露，在 NVIDIA 的使用场景中，它可以让 RTL 验证循环效率提升超过 40 倍，把典型约 5 周的验证循环压缩到不到 1 天。这个数字非常夸张，但真正重要的不是“40 倍”这个传播点，而是它背后说明的趋势：芯片设计正在从“工具自动化”走向“工程代理化”。
过去几十年，EDA 工具已经极大改变了芯片行业。没有 EDA，就没有今天几十亿、上百亿晶体管规模的复杂芯片。综合、仿真、形式验证、布局布线、时序分析、功耗分析、签核，这些环节早就离不开软件。但传统 EDA 的逻辑，仍然是“工程师操作工具”。
工程师写 RTL，写 testbench，写 UVM sequence，写 SystemVerilog Assertion，配置仿真环境，跑 regression，看日志，定位 bug，再修改设计或验证代码。工具很强，但流程仍然高度依赖人的经验、耐心和手工调度。
ChipStack AI Super Agent 代表的是另一种模式：不是让 AI 在旁边回答问题，而是让 AI 变成一个可以调度 EDA 工具链的“虚拟工程师”。
Cadence 对它的描述很有意思。它不是简单说“我们用大模型生成 Verilog”，而是强调一个概念：mental model，心智模型。也就是说，ChipStack 会把设计规格、已有 RTL、测试平台、历史上下文、设计意图和模块关系转化成一个结构化知识表示。这个知识表示相当于多代理系统共享的“工程事实源”。
这点非常关键。因为芯片设计和普通代码生成不一样。软件里，一个函数写错了可以上线后修，网页崩了可以热更新，App 有 Bug 可以发补丁。芯片不一样。一旦流片，错误就会变成硅片上的物理现实。一次 respin 可能意味着数百万美元成本和数月时间损失。因此，芯片领域不能接受那种“AI 先写出来，不行再说”的粗糙玩法。
这也是为什么“硬件版 Vibe Coding”不能简单理解为“用一句话生成芯片”。它更准确的含义应该是：硬件工程师不再亲自执行大量重复验证、调试和脚本调度工作，而是把精力上移到需求、约束、规格、架构、覆盖率目标、验证策略和结果判断上。AI 则负责在受控工具链内执行复杂工程流程。
ChipStack AI Super Agent 覆盖的任务，正好踩在芯片前端设计与验证最痛、最耗人的区域：RTL 生成和优化、测试平台创建、动态验证计划、UVM sequence、checker、coverage、SVA、形式验证、回归测试编排、bug triage、根因分析、修复建议，以及设计收敛。
这些工作过去非常依赖大量工程师的重复劳动。尤其是验证。芯片行业有一句老话：设计一颗芯片，验证可能占掉大部分时间。很多团队不是缺一个天才架构师，而是缺一群能日复一日写验证、跑仿真、查波形、盯覆盖率、追 bug 的工程师。越是先进芯片，验证复杂度越恐怖。
从这个角度看，ChipStack 最先在验证上打出“40 倍”并不奇怪。因为验证流程天然适合代理化。
第一，它目标明确。验证不是漫无目的地“创造”，而是围绕规格、断言、覆盖率、测试计划和错误闭环展开。第二，它反馈充分。仿真结果、formal proof、coverage report、log、waveform、error trace 都是机器可读取、可分析、可迭代的反馈。第三，它工具链成熟。Xcelium、Jasper 这类 EDA 引擎本来就是严肃工程环境中的核心工具。AI 代理不是凭空发明芯片，而是在成熟工具链上自动规划、执行和修正。
这和软件里的 AI Coding 很像。早期 AI 写代码最容易落地的场景，也不是“从零造一个复杂操作系统”，而是生成函数、修测试、读日志、改报错、补文档、做迁移、写脚本。因为这些任务反馈清晰，验证路径明确。芯片验证同样如此：它有明确目标、有可执行工具、有机器反馈、有闭环空间。
但硬件版 Vibe Coding 又比软件版更难。
软件开发里，Vibe Coding 最大的问题是代码质量、可维护性、安全漏洞和黑箱依赖。硬件设计里，这些问题会被放大。RTL 不是普通业务代码，它直接决定硬件结构。验证资产也不是装饰，它决定哪些 bug 能在流片前被发现。AI 生成的 SVA 是否正确？UVM sequence 是否覆盖关键角落？形式验证有没有证明错对象？debug agent 给出的修复建议会不会引入新问题？这些都不是“跑一下能用就行”的问题。
所以 Cadence 和 NVIDIA 在这次发布里反复强调两个关键词：grounded 和 secure。
Grounded，意味着 AI 行为必须扎根在真实工程模型和签核级工具结果上，而不是只靠语言模型的“合理想象”。Secure，意味着 agent 不能像普通聊天机器人那样随便读文件、调工具、访问网络、调用数据。芯片设计数据是企业最核心的 IP。一个能够自动读 RTL、跑仿真、调试、生成修复建议的 agent，如果没有权限隔离和策略控制，本身就会变成一个巨大的安全风险。
这也是 NVIDIA OpenShell 被放到这套方案里的原因。OpenShell 的角色不是让模型更聪明，而是让代理运行在一个可治理、可隔离、可控制的环境里。它要解决的是生产部署问题：哪些文件能读，哪些工具能调，哪些数据能出域，哪些动作需要人工批准，哪些日志必须留痕。
这说明硬件 AI Agent 的竞争，不会只发生在模型参数上，而会发生在完整工程系统上。
真正有价值的不是“一个会写 Verilog 的大模型”，而是“懂芯片规格、懂 EDA 工具、懂验证方法学、懂历史项目上下文、能在权限边界内连续工作、还能被工程师审计和接管的工程代理系统”。
这也解释了为什么 Cadence、Synopsys、Siemens EDA 这些传统 EDA 巨头，在这一轮 AI Agent 浪潮中并不会轻易被新创业公司颠覆。因为芯片设计的关键资产不只是模型，而是几十年积累下来的工具链、方法学、客户流程、验证引擎、签核标准和工程数据接口。AI 要进入芯片设计深水区，必须和这些基础设施结合。
当然，创业公司仍然有机会。机会不在于绕开 EDA 巨头重新造全套工具，而在于切入更具体的场景：开源 PDK 教学流、RISC-V 小核设计、HLS 到 RTL、验证用例生成、设计文档自动化、波形解释、日志分析、特定 IP 的 agent、面向高校和中小芯片团队的轻量化自动设计平台。大厂做全流程，小公司做尖刀场景，这会是未来几年很可能出现的格局。
对硬件工程师来说，最大的变化不是“要失业了”，而是岗位能力模型会发生变化。
过去，一个优秀前端工程师需要会写 RTL、懂时序、懂微架构、懂总线协议、懂验证协作。一个优秀验证工程师需要会 UVM、SVA、coverage、formal、仿真调试、脚本自动化。未来这些能力仍然重要，但会多出一层新能力：你能不能把工程意图表达给代理？你能不能定义清楚约束？你能不能判断 AI 生成的验证计划是否靠谱？你能不能看懂 coverage gap 背后的真实风险？你能不能把项目经验沉淀成 agent 可用的知识资产？
也就是说，硬件工程师不会从“专业工程师”变成“许愿用户”，而会从“执行型工程师”升级为“监督型、架构型、验证策略型工程师”。
这和软件行业正在发生的事情非常像。AI 没有让真正优秀的软件工程师失去价值，反而让他们可以同时驾驭更大的代码库、更复杂的项目和更多自动化流程。但它会挤压那些只会机械写样板代码、不会判断系统质量的人。芯片行业也一样。AI 会先替代重复性强、反馈明确、流程标准化的部分；真正稀缺的，仍然是能定义问题、控制风险、理解系统、承担工程责任的人。
从产业角度看，ChipStack 的意义还不只是一款工具。它背后是一条更大的路线：AI 正在进入工程软件的核心层。
过去 AI 主要改变内容生产，后来改变软件开发，现在开始改变芯片、仿真、制造、机器人、工业设计这些高价值工程流程。NVIDIA 在这里的角色也很微妙。它既是芯片公司，也是算力平台公司，还是 AI 工具生态的推动者。它一方面需要更快设计自己的芯片，另一方面也需要推动整个工程软件生态拥抱 agentic AI。Cadence 则需要证明传统 EDA 软件不是被 AI 替代的对象，而是 AI Agent 最重要的落脚点。
这意味着未来的 EDA 可能不再只是卖许可证，而是卖“虚拟工程师”。过去企业购买的是工具 seat，未来可能购买的是 agent capacity：一个 agent 能跑多少仿真，能处理多少 block，能维护多少验证计划，能在多大权限范围内自动修复问题。这会改变 EDA 商业模式，也会改变芯片团队组织方式。小团队可能借助 AI Agent 做过去需要几十人才能做的验证闭环；大团队可能用 agent 承接海量 regression、debug 和覆盖率收敛；职业院校和高校也可能用更低门槛的 AI EDA 平台训练学生理解芯片设计流程，而不是一上来就被工具命令和环境配置劝退。
但越是这样，越不能把硬件版 Vibe Coding 写成浪漫故事。
芯片不是网页，EDA 不是玩具，验证不是“跑通就行”。这轮变化真正值得重视的地方，不是 AI 让人可以不懂芯片，而是 AI 让懂芯片的人获得了更强的工程杠杆。
未来的硬件工程师，也许确实不需要亲自写完每一个 testbench，不需要手工分析每一条仿真日志，不需要熬夜盯每一轮 regression。但他必须更懂规格，更懂约束，更懂验证边界，更懂如何审计 AI 的结果，也更懂什么地方绝不能完全放手。
所谓硬件版 Vibe Coding，真正的起点不是“我说一句话，AI 给我一颗芯片”。
它的起点是：工程师开始把自己从重复劳动里抽离出来，把意图、目标、约束和判断力交到更高的位置；而 AI 则进入 RTL、验证、调试、收敛这些真实工程现场，成为可以连续执行任务的虚拟工程同事。
这才是 ChipStack AI Super Agent 最值得关注的地方。
它不是芯片工程师的终点，而是芯片工程分工的一次重写。
