10月8日，GlobalFoundries（GF）公布与台积电达成制造协议：GF将在美国纽约州Malta厂区增加硅中介层制造能力，向台积电的CoWoS先进封装生态提供制造服务。协议金额约20亿美元，初始期限五年；GF预计量产从2028年上半年开始爬坡。这里最值得留意的动词是“预计”和“爬坡”。签了合同，还没有等于新产线投产，更不能直接换算成明年的AI芯片供给。
GF公告明确提到，这是为先进封装建立美国本土硅中介层供应来源，并可随客户需求继续扩大产能。它还提及带嵌入式深沟槽电容组件的先进封装技术。过去谈算力供给，人们容易把目光停在最先进逻辑晶圆和HBM上；采购和工程团队还得为中介层预留工艺验证时间，核对制造地点与交期。

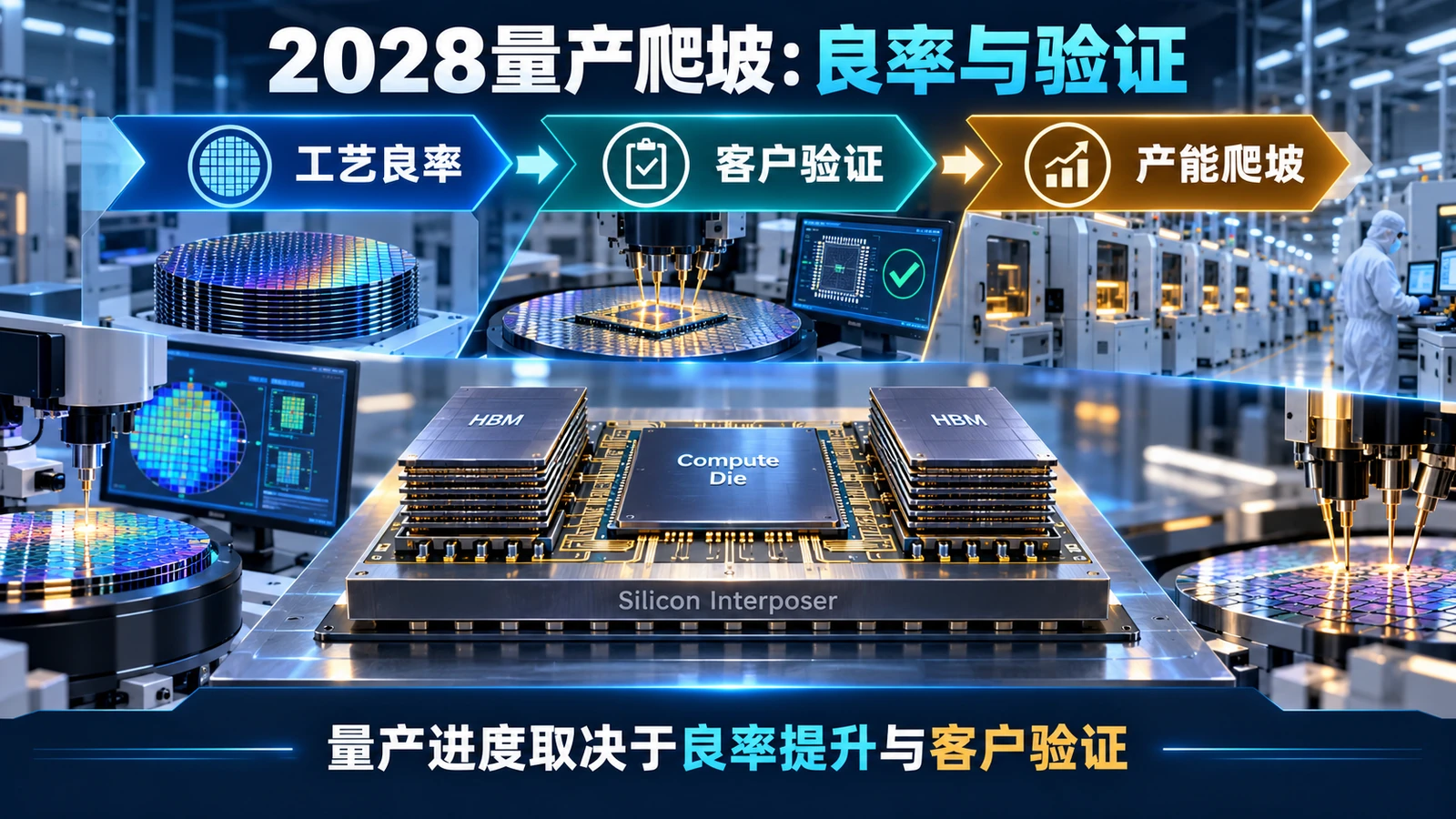

配图为主题示意，不代表GF或台积电公布的实际器件布局、产线或工艺参数。
它处在芯片之间，却不是一块普通垫片
在多芯片封装中，计算芯片与高带宽内存要在有限距离内交换大量数据。硅中介层提供精细布线和互连平台，帮助把不同芯片放到同一个封装系统中。封装基板则负责把这个系统进一步连接到外部电路。二者位置、线宽要求与制造方法并不一样。把“先进封装产能”笼统当成一个数字，会漏掉某个具体环节缺料或良率不足造成的限制。
CoWoS也不是一台机器或单一工序，它涉及芯片制造之后的多个集成环节。GF承担的，是公告所述硅中介层制造服务；台积电的封装平台、芯片设计方、内存供应商、基板及测试厂仍各有职责。目前公布的信息不能据此推断台积电把整套CoWoS封装业务迁到Malta，更没有公布任何客户芯片的最终组装地点。
GF在公告中使用“first U.S.-based source”描述这次计划中的供应来源，限定语是支持相关先进封装的硅中介层。它不等于“全球第一条中介层产线”，也不意味着所有封装材料和设备都能在美国采购。对跨国制造链而言，某一道工序增加一个地域来源，已经有现实价值，但验证这种价值要看到实际可交付的产品，而不是只看地图上的落点。
五年20亿美元，是订单框架还是产能数字？
公开信息给出金额、初始期限、制造地点和预期爬坡时间，却没有给出每月晶圆投入量、尺寸组合、良率目标、分年采购额或具体客户分配。把总协议额平均除以五年得到所谓“每年新增供给”，在财务口径和制造口径上都站不住脚。产能投资发生在厂房、设备和工艺导入阶段；可销售的中介层还要经过验证、稳定生产和封装端接受。
更适合拿来观察的，是一串阶段性节点：设备及配套能力能否按预期到位，工艺转移和客户认证能否完成，试产结果能否在批次间重复，2028年上半年的量产爬坡是否如期启动。GF公告说协议为未来扩大产能提供框架，不能反过来理解为后续所有扩产都已获批或已经锁定采购量。研发、设备和资本开支团队做规划时，最好分别列出“已签协议”“已投设备”“已认证”“稳定出货”四栏。
这里有个容易被忽略的时间差。封装厂要提前设计工艺路线，设备企业要提前安排交付与安装，最终使用芯片的客户则可能几代产品之后才看到这项产能带来的选择。2028年上半年是GF预期的开始爬坡窗口，不是完整达产日。假如某款产品的芯片版本、内存配置或封装尺寸在开发中发生变化，中介层的布线与验证也要跟着调整；真正有用的供应弹性，必须能适应产品迭代。
制造难点不只在把线路做细
硅中介层制造要把图形精度、通孔与互连质量、翘曲和缺陷管理放进同一套生产控制。不同设计对应不同互连密度和工艺要求，不能拿一般硅片的面积去估算可用中介层数量。晶圆前段看似合格，封装时才暴露的缺陷也可能造成更高的损失：它影响的不只是一片中介层，还可能连带占用昂贵的计算芯片和内存。
因此，工艺数据需要跟着实物走。进入封装前，生产团队应能追溯某片中介层的晶圆批次、关键工序、检测结果和返工记录；出现电性或可靠性异常后，要能把封装测试结果回连到制造批次，而不是在两个公司各自的系统里分别搜索。这里说的是供应链协作的一般工程要求，并非GF与台积电已经公开采用了某种特定数据接口。
设备商可以把需求拆成几项具体工作：高分辨率检测要分清可接受的图形变化与真正缺陷；量测系统要把局部结果与晶圆坐标绑定；制造执行系统应记录版本、配方、机台和批次的变更。若检测产生大量误报，工厂会花更多时间复核；若为了加快节拍放宽阈值，封装后段又可能付出代价。衡量一个工具，要看它如何缩短定位问题的时间，以及是否改善可验证的合格交付。
深沟槽电容值得单独说明。GF公告称其规划支持包括嵌入式深沟槽电容组件在内的封装技术。这类组件与供电稳定性有关，但公告没有披露具体结构、电容参数、适用产品或何时大规模交付。读者可以把它理解为产线计划考虑了更多先进封装组件；不能把一个技术名称写成某款AI加速器已经获得性能提升的实测结果。
采购部门需要问什么
对于芯片客户，这笔协议最直接的作用是增加一条有明确地点和时间表的制造路线。要把路线变成备选供应，工程团队还得问：候选中介层是否与现有设计规则兼容？跨厂转移后是否需要重新做可靠性与封装验证？设计冻结与样品交付要提前多久？出现异常时由谁负责定位，数据能共享到哪一层？这些问题比“是不是美国制造”更靠近项目进度。
对封装与测试厂，供给来源多了，流程未必自动变简单。不同制造批次的材料行为、厚度和翘曲控制若有差异，下游设备的贴合、互连、热循环测试都需要重新确认。供应链冗余还有库存代价：一批尚未通过客户认证的中介层，不能当成随时可替换的安全库存。因此，采购合同与工艺变更机制应当并排设计。
对于地方制造和设备企业，机会也不能只按协议总额分摊。厂区扩能通常带动洁净环境、量测、工艺控制、备件与工程服务需求，但具体采购内容和金额GF没有披露。更稳妥的经营判断，是跟踪公开招标、设备安装、人才招聘与后续产线认证信号，而不是依据这份协议直接预测某类机台销量。
美国生产中介层，并不能独自解除AI芯片的封装瓶颈。实际产出还取决于逻辑芯片、HBM、基板、组装测试与最终验证是否同步。即便中介层不再短缺，别的工序也可能成为限制因素；反过来，其他环节扩产时，中介层的交付可靠性就会变得更重要。供应链不是把每一段的宣传产能相加。
良率追踪为什么必须跨越厂界
中介层单独测试合格，后续封装仍可能失败。工艺团队通常会分别看晶圆制造缺陷、切割损伤、贴装偏移以及互连后的电性表现。如果每家公司只保留自己流程里的合格率，最终不良就可能被笼统归为“封装问题”，难以判断是设计规则不合适、晶圆上的局部问题，还是下游装配条件偏离窗口。
跨厂追溯并不要求把商业机密和所有原始数据开放给每一位伙伴。更可行的是在交付时确定可共享的晶圆位置映射、缺陷分类、关键工序版本及异常通知格式；需要深入分析时再按协议调取细节。尤其是封装把多颗昂贵芯片组合起来之后，一次良率损失涉及的价值比中介层本身的售价更大。谁负责保存晶圆坐标，谁在异常后先启动调查，责任边界最好在工程导入时就确定。
测量还要避免“漂亮指标”误导。例如检测设备识别缺陷的召回率提高，但误报让工程师天天复核，交付节拍会受影响；反之，一项算法减少了复核工时，却漏掉集中在特定区域的系统性缺陷，也不算成功。比较供应商方案时，应把误报、漏报、复核时间和下游失效关联到同一批次，而不是只盯着演示样片的识别准确率。
对工业AI团队来说，这正是容易被夸大的应用场景。模型能帮忙做异常聚类、缺陷影像辅助分类、批次风险排序，却不应替代工艺工程师调整配方的签核。训练数据若只来自稳定量产后的合格样本，对新产线爬坡期间最棘手的稀有失效可能毫无把握。将“未知类型”明确转入人工复核，并保存后续根因与纠正措施，才能把模型做成生产工具。
供应地域多一处，工程切换仍要逐项确认
本土来源常被写成采购风险的答案，但供应链风险至少有几种。地理集中风险可以通过新增制造地点缓解；单一工艺路线失效风险，则要看两条路线是否真正独立；商业连续性还取决于设备维护、关键材料、人员和物流。Malta增加一条供应来源，具体能分散哪些风险，要在产品认证和供货协议中逐条辨认。
采购方如果希望建立双来源，不能只要求两家的产品名称相同。版图转换规则、材料规格、检测抽样、返工判定与变更提前通知，都要写清楚。封装测试的等效性应以同一种芯片组合、同一套验收标准来评价。某批样品在实验室通过，并不代表量产批次或下一代设计也自动通过。
还有一个成本问题经常在公告中消失：双来源可能增加设计验证、库存分仓和工程维护负担。它值得付出与否，取决于断供损失有多大、切换要多长时间，以及新来源能否持续交出符合规格的中介层。不能因为签约额大就断定单位封装成本会下降；公告没有披露定价条款。
在时间表上还需要盯住设计端与工厂端的衔接。芯片设计团队定版时，要给中介层布线、测试结构和封装适配留出验证周期；工厂若等订单已经排定才首次收到完整设计数据，所谓新增产能也赶不上产品窗口。反过来，设计端过早锁定未经量产验证的方案，会把变更成本转移给整个封装链。每次技术评审都应明确当前使用的是模拟数据、试产样品还是量产统计，避免把不同成熟度的证据混在一起。
真正的验收点在2028年以后
现在可以确认的，是GF与台积电达成初始五年、约20亿美元的制造安排，GF计划在纽约Malta增加硅中介层产能，预期2028年上半年启动量产爬坡。GF公开说明的范围是为CoWoS生态制造中介层，并提到包括深沟槽电容组件的技术方向。实际月产量、良率、客户产品和交付价格，仍未见于公告。
如果要为这项进展建立跟踪表，我会把第一行写成“可验证交付”，下面再填时间、认证进度和下游封装适配。合同说明有人愿意提前为新的制造来源作安排；能否让一颗芯片按期封装出货，要由接下来一轮轮工艺验证回答。越是昂贵的AI芯片，越不能用合同金额代替工程证据。
