KUKA KR6 ROS 2工作区：机械臂描述、规划与任务编排的可复现基线

,

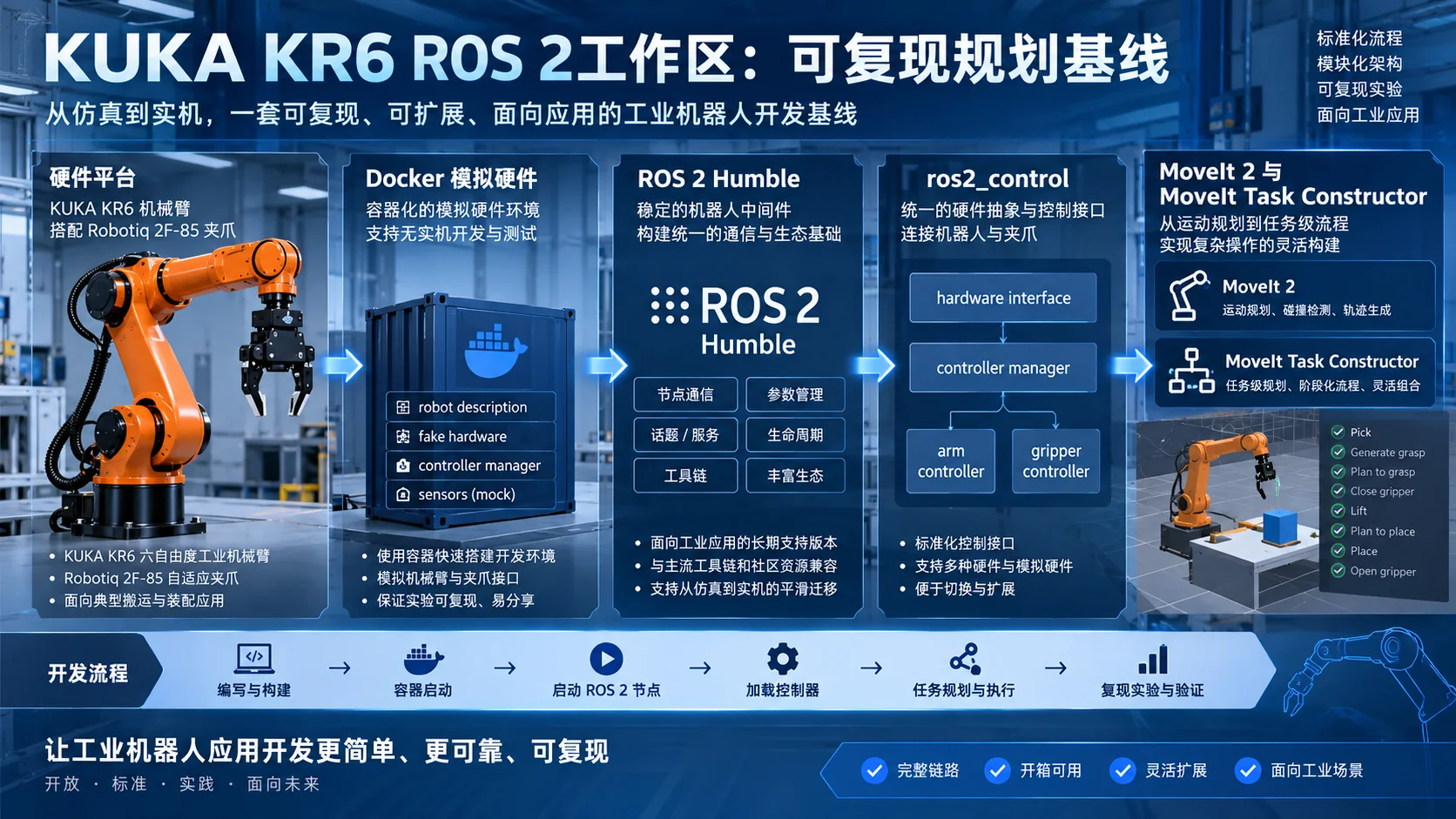

KUKA KR6 ROS 2工作区：机械臂描述、规划与任务编排的可复现基线封面

工业机器人软件项目最常见的失败，并不是某个规划算法不会用，而是机器人描述、控制器、规划组、末端执行器和启动顺序之间存在细小但致命的不一致。一个演示可能在开发者电脑上运行，却无法在第二台机器复现；URDF能显示，控制器却找不到关节；MoveIt能规划，执行接口却对不上；抓取程序由大量点到点命令堆叠，环境稍有变化便失效。

kuka-kr6-ros2-pick-and-place项目提供了一个清晰基线：以KUKA KR6 R900-2和Robotiq 2F-85为对象，在ROS 2 Humble上依次构建机器人描述、ros2_control、MoveIt 2与MoveIt Task Constructor（MTC）四层，并用mock hardware在没有实体机器人的情况下完成抓取放置流程。项目把依赖提交固定、容器镜像、测试和实验结果放在同一仓库语境中，适合用来研究“怎样把机械臂软件栈做成可复现工程资产”。

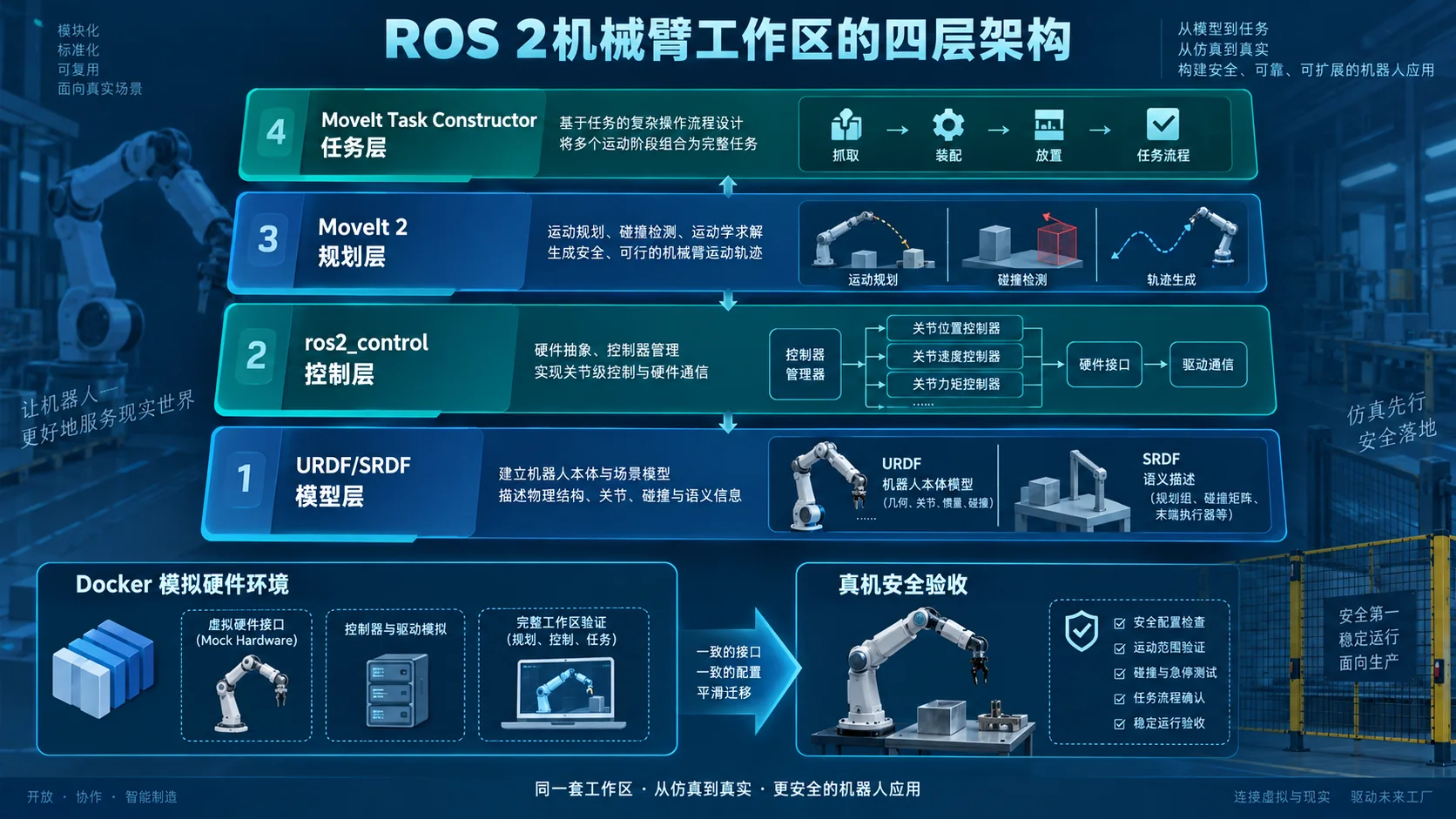

KUKA KR6 ROS 2工作区：机械臂描述、规划与任务编排的可复现基线技术图

一、四层工作区，而不是一个巨大启动文件

工作区的第一层是kr6_description。它组合KUKA与Robotiq上游URDF/Xacro宏，形成机械臂、法兰、夹爪、关节和碰撞几何的一致模型，同时不直接修改上游包。这样做比复制粘贴一份URDF更利于升级和许可证归属管理。描述层应回答三个问题：坐标系是否闭合，关节限制是否可信，视觉网格与碰撞网格是否服务于各自目的。

第二层是kr6_control，负责ros2_control硬件声明、控制器参数和启动。ros2_control把上层控制器与底层硬件接口解耦：在本项目中，mock hardware提供与真实关节相似的状态和命令接口，使controller_manager、关节状态广播器、机械臂轨迹控制器和夹爪控制器可以先被集成验证。模拟接口并不模拟真实动力学，但能暴露关节名、接口类型、控制器声明、加载顺序和action连接等大量集成错误。

第三层是kr6_moveit_config。MoveIt 2在URDF之上增加SRDF语义模型，定义规划组、末端执行器、命名姿态和允许碰撞；运动学配置负责逆解，规划管线接入OMPL、Pilz和CHOMP等能力；规划场景维护机器人与环境的碰撞关系；执行管理再把轨迹发给ros2_control控制器。该层的价值不是“显示一个Motion Planning面板”，而是把几何模型、语义分组、规划器和执行接口对齐。

第四层kr6_manipulation使用MTC描述抓取放置。与一段命令式程序依次调用“移动—闭合—抬起—移动—打开”不同，MTC把任务表示为阶段树：生成抓取姿态、计算IK、接近、允许物体与夹爪接触、闭合夹爪、附着物体、抬升、转移、生成放置姿态、下降、分离并撤离。每个阶段可以生成多个候选解，前后阶段通过接口连接，失败能定位到具体阶段。这种表示更适合分析“任务为何失败”，也便于替换规划策略。

二、从URDF到执行的接口契约

机器人描述是整条链路的根。一个关节名称会同时出现在Xacro、ros2_control声明、控制器YAML、SRDF规划组和MoveIt控制器映射中；任一处拼写或前缀不同，系统就可能出现“能规划但不能执行”。法兰到夹爪基座的固定变换决定TCP位置，夹爪指关节的 mimic关系影响开合显示与碰撞，惯量参数则关系到后续仿真与控制质量。

因此，企业不能只凭RViz外观验收描述包。应自动展开Xacro并验证XML，检查TF树中不存在重复父节点和断链，确认六轴顺序、正方向、软硬限位、零位姿态和网格尺度。规划场景中还要检查自碰撞矩阵，避免为了消除误报而过度禁用碰撞对。对于末端工具，建议把机械接口、工具中心点和作业TCP分离建模，便于后续替换夹爪或工艺工具。

ros2_control层则是一份控制契约。mock hardware通常把命令值直接反映为状态值，因此轨迹“执行成功”只能证明消息、action、控制器和关节接口连通，不能证明实体机器人能达到同样的速度、加速度或跟踪误差。它尤其不能替代KUKA控制柜接口、实时网络、驱动器状态机、安全回路和制动管理。正确做法是把mock视为持续集成基线：任何描述或规划改动，先在mock环境通过，再进入仿真或硬件在环。

三、MoveIt 2与MTC分别解决什么

MoveIt 2主要解决单段运动问题：给定起点、目标约束和规划场景，搜索无碰撞轨迹，并进行时间参数化和执行。OMPL中的RRTConnect适合快速寻找可行路径，RRT*偏向渐近优化但计算代价可能更高；PRM通过路线图复用采样；Pilz提供更贴近工业机器人习惯的PTP、LIN、CIRC运动生成；CHOMP则属于优化式规划路径。选择规划器不能脱离场景，空旷空间中的最快算法未必在狭窄通道中表现最好。

MTC位于更高一层，它不取代MoveIt规划器，而是编排多个运动与场景变化阶段。抓取时，夹爪与工件原本是碰撞对象；闭合后需要允许特定接触并把工件附着到末端；放置时再更新世界模型。若这些状态转换混在业务代码中，调试非常困难。MTC把它们显式化，并能保留候选解和成本，使工程师判断瓶颈究竟来自抓取姿态、IK、笛卡尔接近路径、碰撞还是全局规划。

项目公开的实验比较四种规划策略、两个几何场景，每种组合30次，并按任务阶段拆分时间。项目报告中，四种策略在两种场景均达到30/30；主要瓶颈位于运动规划上游的放置姿态生成与碰撞筛选。RRT*显著增加规划时间，PRM也更慢，而RRTConnect成为采样策略中的合理选择；Pilz PTP在测试条件下更快，但障碍场景中的解质量会下降。引用这些数据时必须限定在该项目模型、场景、参数和mock执行环境，不能外推为所有KUKA产线的通用结论。

四、Docker与依赖冻结为何重要

ROS工作区的复现不仅需要源代码，还依赖Ubuntu、ROS发行版、apt包、DDS实现、上游仓库和子模块。该项目用workspace.repos固定KUKA描述、Robotiq夹爪和MTC的具体提交，以vcstool恢复依赖；Docker镜像封装Ubuntu 22.04、ROS 2 Humble、MoveIt 2、MTC和四个项目包；versions-frozen.txt记录冻结清单。仓库是构建配方，发布镜像则是可长期保存的编译产物，两者结合比“请安装最新版依赖”可靠得多。

镜像还裁剪未使用的KUKA型号、夹爪驱动和网格，并在构建时重新生成URDF，若引用网格缺失就失败。这体现了工业容器应有的思路：缩小供应链和镜像体积，但不能以破坏模型完整性为代价。

图形显示仍依赖宿主机X Server或XWayland以及图形驱动，容器共享/dev/dri。因此Docker并非彻底消除环境差异，它冻结用户空间，却仍共享宿主内核、GPU栈和显示服务。企业CI最好把“无界面构建与测试”和“带RViz人工验证”分开；生产部署更不应默认以root容器、开放X访问和特权设备作为最终安全方案。

项目要求Cyclone DDS，而非ROS 2 Humble默认Fast DDS，并引用MoveIt 2在Humble上的相关已知问题。中间件选择必须作为配置基线显式冻结，否则同一工作区在不同终端可能表现不同。还要规划ROS 2 Humble支持周期结束后的迁移，不能把容器镜像当作无限期免维护环境。

五、可复现验证矩阵

第一组验证面向构建。清空build/ install/ log/后从固定依赖完整编译，记录基础镜像摘要、apt包清单、上游提交和编译器版本。执行包级测试，并保存colcon test-result。项目的kr6_manipulation包含36个测试用例，另有端到端回归脚本；企业导入后应把它们接入CI，而不是只保留README中的手工命令。

第二组验证面向描述与控制。检查生成URDF、TF树、关节限制、碰撞网格、控制器激活状态、joint_states频率以及FollowJointTrajectory和夹爪action。启动和停止顺序也要测试，包括控制器加载失败、节点重启和超时，不应只验证一次顺利启动。

第三组验证面向规划。建立固定随机种子与非固定种子两类测试。前者用于回归，检查规划成功、路径无碰撞、轨迹点单调、速度与加速度不超限；后者用于统计稳健性，记录成功率、规划时间分位数、路径长度和最差案例。场景应包括空旷、障碍墙、靠近奇异位形、抓取姿态不足和目标不可达。

第四组验证面向任务。逐阶段记录候选数量、失败原因与耗时，确认物体附着前后碰撞矩阵和规划场景更新正确；强制制造失败，例如移走工件、缩小可达空间或阻挡撤离路径，观察系统能否给出明确失败而不是继续执行。

第五组才是硬件迁移验证。引入真实驱动后，首先只读关节状态，再低速点动；校验轴方向、零位、软限位、急停和模式切换；随后执行远离障碍的单轴、双轴和小范围轨迹；最后才进入带工件抓取。整个过程必须受机器人安全规范、风险评估和现场安全人员约束。

六、成熟度判断与企业小试路线

该工作区是高质量、可复现的研究与工程基线：层次清楚，依赖固定，容器可运行，mock hardware降低入门门槛，MTC任务结构和实验数据也便于学习。它不是KUKA官方生产驱动，不包含真实控制柜通信与完整安全功能；mock执行也不证明节拍、动力学、定位精度或夹持可靠性。项目源于毕业设计并整理为可复现发布，这决定了企业应把它视为参考实现和集成起点，而非即插即用产线软件。

企业小试可以分三关。第一关用两周建立“原样复现”：从发布镜像运行RViz与抓取放置，随后按固定提交从源码重建；所有测试和端到端回归通过，生成软件物料清单与许可证归档。此阶段不改机器人模型。

第二关用两到三周建立“企业场景替换”：保持KR6与2F-85模型，将工件、障碍、抓放位姿和任务参数替换为企业的低风险样件；比较RRTConnect与Pilz PTP，记录任务各阶段成功率、P50/P95规划时间、候选解数量和路径成本。若失败集中在抓取或放置姿态生成，就不应盲目更换全局规划器。

第三关是“硬件接口隔离验证”：在不改上层描述、MoveIt配置和MTC任务结构的前提下，定义真实硬件适配层，先做硬件在环或控制柜仿真，再进入围栏内低速验证。将安全PLC、急停和机器人安全功能留在独立且经认证的链路中，ROS 2只承担非安全任务规划与调度。准入标准至少包括零越限、零未解释碰撞、连续多轮任务成功、重启可恢复、网络异常安全停止，以及轨迹与事件日志可追溯。

这套基线最值得借鉴的并非某个启动命令，而是工程顺序：先冻结描述和依赖，再打通控制接口，然后验证规划，最后用MTC表达任务。按层建立证据，才能让“在我的电脑上能跑”的机械臂演示，逐步变成可审查、可复现、可迁移的企业机器人软件资产。

七、从容器演示到现场系统的交付边界

Docker复现的是软件用户空间，不会自动复现机器人本体、控制柜固件、现场总线、网络抖动、时钟同步和安全系统。企业交付时应分别冻结镜像摘要、workspace.repos提交、参数文件与机器人侧版本，并建立兼容矩阵。URDF描述“机器人是什么”，SRDF描述“规划系统怎样理解它”；真实控制接口则规定命令与状态如何交换。三者必须由同一份关节命名、限位和坐标系基线贯通，任何工具或底座标定变化都要触发规划场景与回归测试更新。

mock hardware通过后，还应增加带动力学的仿真或控制柜虚拟环境，验证速度、加速度、轨迹时间化和控制周期，再进入真实驱动。MoveIt返回规划成功，只表示在其模型与场景中得到可行轨迹；控制器报告执行成功，也不等于工件抓稳或现场安全。真机阶段必须独立监视跟踪误差、通信超时、保护停机、夹爪反馈和工件在位信号，并把失败恢复设计成明确状态机。安全限速、空间限制、急停与人员防护应由经认证的机器人及安全控制系统承担，不能依赖ROS节点、Docker容器或普通以太网消息。

八、Docker可复现实施细节

可复现容器不能只写一个“安装ROS后复制源码”的Dockerfile，而应把输入、构建过程和运行参数都纳入版本控制。基础镜像宜使用不可变摘要而不仅是可漂移的标签；apt安装前固定软件源，并在构建日志中输出实际解析到的包版本。workspace.repos导入后，应校验每个仓库的提交哈希，避免分支名或标签被移动。rosdep install负责补齐系统依赖，但其解析结果也会随软件源变化，因此发布时还应保存apt清单、镜像摘要和构建日期，必要时配套内部软件包快照。

容器构建建议采用多阶段结构：构建阶段保留编译器、测试工具和源码，运行阶段只复制install/、必要参数、模型资源和运行时库。这样既减小镜像，也能明确运行期真正依赖哪些文件。所有包应在干净工作区执行colcon build，禁止把宿主机已有的build/或install/复制进镜像；构建后立即运行测试并检查失败项，而不是只看命令退出码。对于Xacro和网格资源，可在镜像构建期间生成最终URDF，遍历其中的package://引用，确认视觉与碰撞模型均可解析。

运行时要显式设置ROS域编号、RMW实现、DDS配置文件和是否使用仿真时间。多个CI任务共享网络时，域编号隔离可以降低发现串扰；涉及多机通信时，还要记录组播、共享内存和防火墙设置。RViz镜像与无界面测试镜像最好分开：前者只用于交互验收，后者在不挂载X11、不共享GPU设备的条件下完成编译、启动、规划和任务回归。若必须把宿主目录挂载进容器，应只挂载结果目录或只读配置，避免容器以root身份改写源码并掩盖权限问题。

复现验收应包含两条路径：第一条直接拉取发布镜像，以固定命令启动并产生预期的节点、控制器和任务结果；第二条从空缓存按配方重建，再比较包版本、提交哈希、生成URDF的摘要和测试结果。两条路径一致，才能说明发布产物与源码配方相互对应。镜像扫描、许可证清单和软件物料清单属于供应链证据，但它们不能替代功能测试；反过来，抓取演示成功也不能证明镜像没有已知漏洞或来源不明的二进制文件。

九、URDF、SRDF与控制配置的逐项对齐

URDF验收首先应从展开后的模型而非Xacro源文件入手。固定关节必须形成唯一父子关系，可动关节的origin、axis、limit和零位应与厂家坐标定义一致。视觉网格可以保留较高细节，碰撞网格则应控制三角面数量，并避免出现非封闭、尺度错误或相对原点偏移的模型。惯量矩阵至少要满足正定性和合理数量级；即使mock不使用动力学，错误惯量也会在后续接入仿真时产生不稳定或误导结果。

夹爪集成需要区分法兰坐标系、工具安装坐标系、夹爪基座、指尖连杆和业务TCP。固定变换应来自机械安装尺寸或标定结果，而不是为了让RViz外观对齐而手工试出来。若从动指关节使用mimic关系，应检查倍率、偏置和运动方向，并确认控制侧究竟暴露单个宽度接口还是多个关节接口。规划用末端链、抓取姿态参考帧和附着物体的链接必须表达同一个物理含义。

SRDF不保存几何实体，而是给URDF增加规划语义。机械臂规划组可由关节集合或从基座到法兰的链定义；夹爪组应只包含实际参与开合的关节；末端执行器条目要关联正确的父链接与规划组。命名姿态应在关节限位内，并能作为启动后的已知安全姿态。自碰撞禁用矩阵可以由采样生成，但生成结果必须人工复核：相邻连杆或永不接触的结构可以禁用，可能因软管、工具或安装误差发生接触的组合不应仅为提高规划成功率而关闭检查。

MoveIt配置中的关节限位可以比URDF更保守，但不能更宽。运动学插件、搜索分辨率和超时应按规划组设置；控制器映射中的关节列表及顺序，应与joint_trajectory_controller声明一致。即使多数接口按关节名匹配，顺序差异仍可能给诊断、日志和第三方桥接带来歧义。建议生成一份机器可检查的“关节契约表”，逐行列出URDF关节名、规划组归属、命令接口、状态接口、控制器和action名称，并由CI检查集合相等、无重复、无遗漏。

十、ros2_control、mock hardware与真机边界

ros2_control的<ros2_control>段需要声明硬件插件、关节及其命令和状态接口。机械臂轨迹控制通常要求位置命令接口与位置、速度状态接口，具体集合取决于硬件插件能力；夹爪则可能采用位置控制、宽度命令或专用action。控制器启动应按依赖排序：先启动controller_manager和硬件组件，再加载关节状态广播器，最后配置并激活轨迹与夹爪控制器。启动脚本应等待服务可用并检查控制器最终状态，不能用固定睡眠时间假设初始化已经完成。

mock hardware的关键价值是验证接口闭环。测试应确认命令发送到正确action，控制器接受完整关节集合，轨迹时间戳递增，状态话题能反馈目标位置，并且MoveIt执行管理得到成功或明确失败。还应覆盖错误轨迹、缺失关节、超限目标、控制器未激活和执行取消。若mock插件会把命令瞬时或理想地映射为状态，测试判定就不能依赖真实时间跟踪性能，也不能据此设定真机容差。

从mock切换到真实硬件时，上层规划组、控制器逻辑名称和action接口应尽量保持稳定，变化集中在硬件插件、网络参数与机器人侧配置。真实插件必须处理上电、使能、模式切换、控制周期、状态质量、通信中断和故障码，并明确读写失败如何传播给控制器管理器。若机器人控制柜只接受经过插补或特定协议封装的命令，还需证明ROS轨迹的时间、单位和关节顺序经过正确转换。

mock、物理仿真、控制柜虚拟环境和真机各自提供不同证据。mock证明软件接口与任务流程可连通；物理仿真用于发现动力学、负载和时序问题；控制柜虚拟环境用于验证厂商协议与状态机；真机才验证实际跟踪、制动、精度和工艺效果。任何一层通过都不应被表述为下一层已经通过。尤其不能用mock中的“轨迹执行成功”替代真实夹持力、工件滑移、线缆干涉或制动距离测试。

十一、MoveIt 2与MTC的可诊断实现

MoveIt启动后应先校验当前状态完整性：所有规划关节都有新鲜状态，机器人模型与规划场景使用同一根坐标系，执行管理器能够发现对应控制器。规划请求要记录规划组、起止状态、目标约束、规划管线、规划器ID、允许时间、尝试次数和随机种子。时间参数化完成后，除检查速度和加速度，还应检查轨迹点时间严格递增、首末状态与请求一致，以及插值后的连续碰撞状态。

MTC任务建议把场景修改与运动阶段分开命名。初始化阶段加入工件和台面；当前状态阶段捕获任务起点；抓取容器中依次生成候选姿态、计算IK、连接到预抓取位、直线接近、允许夹爪与工件碰撞、闭合夹爪、附着工件并抬升；放置容器则连接到预放置位、生成放置姿态、下降、打开、禁止后续接触、分离工件并撤离。阶段名称应稳定，便于测试按阶段统计，而不是只返回一个总的成功或失败。

每个候选解都应保存成本和失败原因。IK阶段可记录候选姿态数、有效IK数和被碰撞过滤的数量；笛卡尔阶段记录最小完成比例和失败方向；连接阶段记录规划器、耗时和路径长度。任务回归不宜只断言“找到一个解”，还要设置合理上限，例如场景对象数量不增长、附着对象在失败恢复后被清理、同一任务重复运行不会残留允许碰撞项。执行中途取消或规划场景更新失败时，应停止后续阶段并恢复到可重新初始化的状态。

规划与执行应保持明确边界。可以先只规划并在RViz审查全部子轨迹，再启用mock执行；真机上则应在执行前重新检查当前状态与计划起点偏差，超过阈值就重新规划。抓取闭合是否成功不应只依据夹爪命令完成，还应结合夹爪位置、力或工件在位信号；若没有可靠感知，应把这一限制写入验收结论，而不是把任务流程完成等同于抓取成功。

十二、安全验收与上线门禁

安全验收必须把功能安全与普通软件功能分开。ROS 2、MoveIt、MTC、Docker和普通工业以太网通常不构成经认证的安全链路，因此急停、安全门、使能装置、保护停机、安全限速、安全空间和人员检测应由符合现场风险评估要求的机器人控制器、安全PLC或独立安全设备承担。软件可以请求停止，但不能成为阻止危险运动的唯一措施。

进入真机前应完成书面基线检查：机器人型号、负载、工具质量与重心配置正确；底座和工具坐标经过复核；关节软限位不超过厂家与现场约束；控制模式、速度覆盖率和权限明确；急停、安全门及保护停机实际触发测试通过；工作区无人并设置实体隔离。首次运动采用低速、低加速度、无工件和远离奇异位形的短轨迹，由具备权限的现场人员监护。

功能门禁至少覆盖：所有关节方向和单位正确；命令目标不越限；轨迹起点与实测状态偏差受控；通信超时或控制器故障时进入已定义的停止状态；节点、容器或网络重启不会自动恢复危险运动；取消任务后不继续执行缓存轨迹；规划场景中的固定设施与现场位置一致；夹爪失电、工件丢失和附着状态错误都有可检测的恢复路径。对每项测试都应保存时间戳、软件版本、机器人侧版本、参数摘要、操作人员和结果。

性能验收要采用连续多轮和最坏场景，而非单次成功。记录规划成功率、执行成功率、跟踪误差、任务节拍、通信延迟、保护停机次数及人工干预原因。针对工件、工具、底座标定和障碍物位置变化建立变更门禁：任何影响几何、负载、限位或安全空间的变更，都要重新生成模型或参数并执行相应回归。只有在软件测试、现场安全验证和工艺验证分别签字后，系统才能从调试模式进入受控试生产。

最终验收报告应清楚列出未被本项目覆盖的能力，例如真实KUKA驱动认证、控制柜通信稳定性、功能安全等级、定位精度、夹持可靠性和产线节拍。明确边界不是降低项目价值，而是防止把研究基线的证据扩大解释为生产系统认证。最稳妥的交付结论应说明：哪些结果来自静态模型检查，哪些来自mock，哪些来自仿真或硬件在环，哪些已经在受控真机条件下验证。
