FactoryLens把工厂仿真留在同一张图里：OpenUSD能解决什么，不能解决什么

, ,
FactoryLens把工厂仿真留在同一张图里：OpenUSD能解决什么，不能解决什么横版封面

车间改造评审时，常有两份看似一样的工厂：一份是工艺工程师拿来算节拍、排设备的仿真模型，另一份是给管理层看效果的高精度三维场景。前者能跑，后者好看。问题出在修改发生以后——产线拐了一个弯，工程师改了仿真文件，展示团队却还在旧场景里调整灯光。等到审查会上发现两个版本不一致，争论的已经不是方案好坏，而是哪份文件算数。

Visual Components 9月推出的FactoryLens，值得从这个很具体的麻烦看。它不是要求用户把模型搬进另一套独立的展示软件，而是在原有制造仿真平台里增加一个由NVIDIA Omniverse库支持的视口。报道列出的能力包括RTX渲染、借助PhysX呈现物理效果、实时查看大型布局、材质调整、视频录制，以及用OpenUSD导出工厂配置。Visual Components称现有库里有4000多种机器人、设备、输送线、移动机器人和叉车等组件，并计划在10月的NVIDIA GTC Berlin与KUKA Group一道展示FactoryLens。[1]

“在同一平台里看”比“多一层逼真画面”重要。离散事件仿真中，设备占地、工序时间、缓冲区容量、物料路径决定产量；展示视口中，材质、光照和摄像机决定人如何理解布局。两个视图共用一份场景来源，设备挪动后不必人工在第二套软件里重建一次。但这里的“同源”有边界：一份场景能减少几何与布局的重复录入，并不等于MES、PLC、仓储系统的实时状态已经自动同步；RTX画得出阴影，也不能证明机械手抓得稳。把这些不同层级的真实性混为一谈，会在项目验收时吃亏。

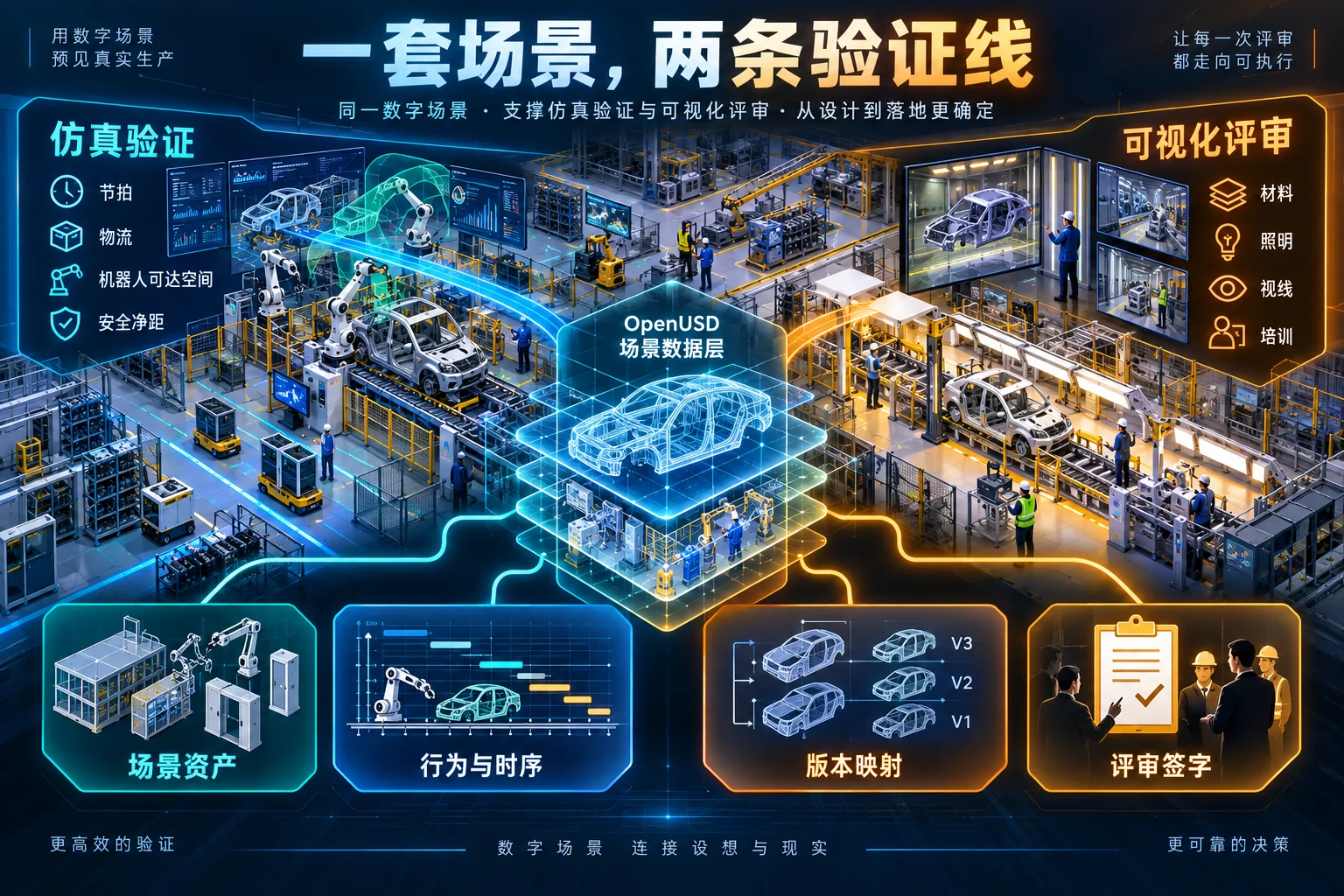

FactoryLens把工厂仿真留在同一张图里：OpenUSD能解决什么，不能解决什么：核心机制与落地路径信息图

先问仿真算的是什么

制造业常把“数字孪生”用作总称，采购时却必须拆开。第一层是几何：厂房柱网、通道宽度、设备包络和安全围栏是否与现场一致。第二层是过程：到料间隔、设备故障、换型时间、工件路由及班次规则，是否足以推算在制品与瓶颈。第三层才是在线数据：设备状态和产量以什么频率写入，断线后怎样补齐，谁负责纠错。FactoryLens现有公开资料支持的主要判断，是它把制造仿真中的可视化、物理呈现和OpenUSD场景交换拉近了；不能据此认定它已经替某个工厂交付了从PLC到经营看板的完整闭环。[1]

工程上尤其要小心“物理真实”这四个字。PhysX可以让碰撞、刚体运动等效果更贴近物理，但一台焊接机器人的节拍还取决于控制器加减速设置、夹具动作、焊接工艺窗口和上游供料波动。镜头里没有穿模，不代表路径程序可在真实控制器直接运行。企业做验收时，应该用现场视频和控制器日志校核动作时长，分别记录仿真预测与实际的误差，不要用渲染帧率代替节拍误差。

OpenUSD在这个方案里扮演数据组织和场景交换角色。其官方文档说明，USD可把不同资产组合成一张场景图，支持引用、分层和非破坏式覆盖；几何、材质、动画等有相应描述机制。[2] 假如企业把厂房结构作为底层资产，把设备版本和工艺方案放在各自的层里，同一套车间可以比较“保留现有输送线”与“新增缓存区”两种方案，而不必复制出两份再靠文件名区分。设计院改建筑柱位、设备商换机型时，也更容易查出是哪一层、哪个版本改变了布置。

但OpenUSD不是制造执行系统的数据总线，更不是跨软件自动理解工艺语义的翻译机。一台设备在场景里叫“CNC-07”，到了MES叫另一串资产编码，就算几何完整导出，工单与停机原因也不会自己找上门。给USD对象附上稳定资产ID、坐标系和单位约定，并维护“设备—产线—工序—数据点”的映射，仍要有人负责。USD文档还明确提醒其自身没有通用的GUID机制。[2] 这对跨系统追踪设备身份是很现实的提醒：稳定身份要由企业数据治理方案补上。

工厂项目最容易漏的五张表

第一张是资产清单。仿真里的机器人模型来自哪家供应商、对应哪一版控制器、末端执行器重量多少，要能追溯。用通用库快速摆出布局没问题；进到投资决策，就要标出哪些参数是供应商确认值、哪些仍是工程假设。模型精细到螺栓，却没有真实的故障间隔或换型时间，并不会提高产能预测的可信度。

第二张是接口映射。把每个对象对应到现场设备编码、传感器点位、MES工序号，写明更新时间、取值范围、异常值处理方式。若原平台只用于离线规划，便不要在汇报里画一条不存在的实时连接线。需要在线孪生的项目，还得明确现场网关和安全隔离怎么做；图形层向外导出OpenUSD与车间数据实时回流，是两件独立工作。

第三张是基线数据。选一条正在生产的线，连续收集足够覆盖不同班次和换型情况的到料、停机、产出数据。先重放已发生的生产周期，观察模型是否能复现瓶颈，再用它评估新布局。只拿最佳班次调参，再宣布新方案增产，很容易把管理改善误判成设备投资回报。

第四张是变更记录。每次调整通道、机器人工作范围或者缓存位，都保存场景版本、假设与审批人。设计部门可以在视觉层讨论人车交汇，生产部门在仿真层检查队列长度，安环部门核对通道与维护空间。三方最好引用同一个方案号，而不是各发一张不同日期的截图。OpenUSD的分层能力适合这类协作，前提仍是权限、命名和发布规则先定下来。[2]

第五张是验收指标。至少分三组：布局指标，如设备位置和通道净宽的现场偏差；仿真指标，如节拍、在制品、瓶颈预测误差；操作指标，如方案从变更到评审所用时间、跨工具返工次数。渲染质量可以单独评测，但不能独占项目的验收表。采购方还应要求演示一次反向场景：现场设备换型或通道临时封闭后，谁修改模型，多久传到评审版本，旧版本能否回滚。

别让三维资产变成新的数据孤岛

实际导入老厂模型，比给新工厂建模费劲得多。车间的CAD文件常年按土建、机电、工艺各自保管；有些设备位置只存在于供应商的PDF里，还有些输送线已在夜间检修时改过位置，竣工图没跟着更新。项目组应先选一个明确的时间截面，现场测绘核对关键位置，再决定哪些细节需要进仿真。对产能研究，输送线转弯半径和缓存位数值得精确，消防栓的螺纹形状不值得；对安全审查，疏散口和叉车视线遮挡又必须保留。建模范围由要回答的问题决定，不能由渲染效果倒过来决定。

坐标系也是常见的返工来源。厂房BIM以建筑轴网为基准，设备CAD可能以单机底座为原点，机器人工作站又使用控制器坐标。导入之后场景能显示，不代表运动学计算的坐标正确。交付前要做三个检查：单位是毫米还是米、轴向与手性是否一致、资产原点是否与现场安装基准对应。挑几个测过的地面标记，让不同软件各自读取并算出两点距离；偏差如果放到几米长的输送线上会扩大，就先修坐标映射，别急着做材质。

需要做视觉AI训练的企业还要再往下问。RTX画面可以生成更丰富的光照和材质变化，但合成图像与生产线摄像头的差异不止照明：镜头畸变、污渍、运动模糊、遮挡和产品批次变化都会影响识别。用数字工厂产生训练样本，需要拿真实工件做留出测试，记录模型在现场的漏检情况，并持续补充难例。高保真渲染是生成候选数据的手段，不是模型上线的质量保证。

再看软件锁定。OpenUSD导出能够帮助资产流转，但企业要实测导出的到底是可编辑对象、材质与层级，还是一张只供观看的“扁平场景”；组件行为、节拍参数和供应商专有脚本能否带走，不能凭扩展名推测。测试时不妨让接收方独立完成一次设备移动和方案比较，观察往返后资产ID、尺寸、材质及注释是否保留。只做单向展示也有价值，但合同里就该写“单向展示”，不要写“跨平台双向协同”。

谁来买单，价值在哪里

FactoryLens的直接买家可能是原本就在使用Visual Components规划产线的工程团队。这类用户不必额外学习一整套独立可视化流程，预算理由也较清楚：减少模型重复维护，让车间主管、设备商和财务在更接近同一份方案的画面上讨论。对系统集成商来说，漂亮的可视化有助于售前沟通，但真正可收费的还是布局设计、控制逻辑校验、虚拟调试与现场变更管理。不能因为场景导出到OpenUSD，就把所有跨平台集成写成“开箱即用”。

经济账可以按项目阶段分开算。新建产线看的是早期发现设备干涉、减少现场返工；老厂改造看的是停线窗口内完成迁移的把握；多工厂复制看的是模型和工艺方案能否复用。若只为了管理层参观做一次高精度演示，几何整理和材质制作成本可能压过收益。若每个月都改布局、设备商和工艺部门频繁交换模型，同源维护节省的工作量就可能更扎实。企业应让供应商拿一条真实生产线做小试：要求导入现有布局、完成两次工艺变更、导出OpenUSD供另一工具读取，记录丢失的属性和人工修补时间，再决定是否扩大范围。

评估投资回报时可以设两个对照组。第一组按原工作流制作工艺模型并导出展示，第二组在统一场景中完成同样的改线任务；记录工程师、设备商和评审人员各自投入的工时，以及需要重做的图纸和会议次数。若采用新视口只是把原先外包的渲染任务转回工程部门，内部人力成本可能上升。若审查阶段少发现一次机器人与维护门干涉，收益则可能来自避免停线重装，而不是每月节约的许可费。两种收益都应列进财务模型，概率和单次损失分别估算，别把最坏情况当作每年必然发生的成本。

管理层希望“一图看全厂”时，还要让工程师有权关闭无关装饰，只保留碰撞包络、工件轨迹和在制品热区。过度逼真的画面会把讨论带到地坪颜色而不是瓶颈原因。相反，操作员培训和叉车路线评估确实需要接近现场的视觉线索。一个场景为多个目的服务，视图却应该按角色切换；把所有信息同时铺在屏幕上，不算协同。

还有一个容易被忽略的授权问题：设备模型、厂房图纸、工艺参数往往来自不同公司。把它们拼成可移交的OpenUSD文件前，需确认哪些资产可以外发、导出后如何脱敏，以及供应商模型更新时由谁维护。开放格式降低文件交换门槛，不替代知识产权协议。跨厂协作同样要把厂房坐标、设备命名和版本冻结时间写进交付约定，否则文件能打开，工程结论仍对不上。

一个务实的试点周期，可以从“可验证的三次变更”开始：第一次由工艺部门改设备节拍，检查布局评审是否仍引用同一模型；第二次由设备商换型号，核查几何和动作边界；第三次由现场部门提出维护通道调整，观察新方案如何回写、审批和归档。每一次都保留变更前后的产能与安全判断，不只存一段演示视频。若项目跨部门，给每条结论标明责任人和模型版本，比临时开一个更大的渲染工作站更能减少争议。

采购前还可以问两句不太体面的技术问题：现有项目文件升级后能不能稳定打开？授权到期后，企业还能否读取和导出已有资产？这些问题与工厂建成后的维护年限相关。一个产线模型也许用五年，技术演示只占第一周；选软件的标准不能只看第一周最惊艳的画面。

Visual Components与NVIDIA在2025年已宣布把Omniverse库引入平台的计划；2026年的FactoryLens给出了更可见的产品形态。[3] 产品路线图提到协作、版本控制和多用户工作流，但从“计划支持”到具体项目可验收，仍有距离。[1] 对制造企业，最稳妥的动作不是先买一个“全厂数字孪生”，而是选一个近期确定会改线的车间，保留现场基线，用同一份模型贯穿仿真、评审和变更，再看返工是否真的少了。镜头里工厂很亮，财务账本里则必须能找到对应的一行。

资料与核查

公开资料尚未给出FactoryLens的具体报价、特定工厂上线收益或PLC/MES现成连接清单；上文关于落地步骤和经济账的部分是工程分析，不是厂商已公布的测试结果。
